제품 상세 정보:
결제 및 배송 조건:
|
| 지휘자: | 구리 | 단열재: | XLPE |
|---|---|---|---|
| 벤딩: | 15XO.D | 견본: | 무료 |
| 절연제 색깔: | , 노란 빨간, 파란 | 운영하는 임시 직원: | 90도 |
| 칼집: | ZR-PVC 유형 ST2에 IEC 60502 | ||
| 하이 라이트: | XLPE 절연 케이블,XLPE 케이블 절연 |
||

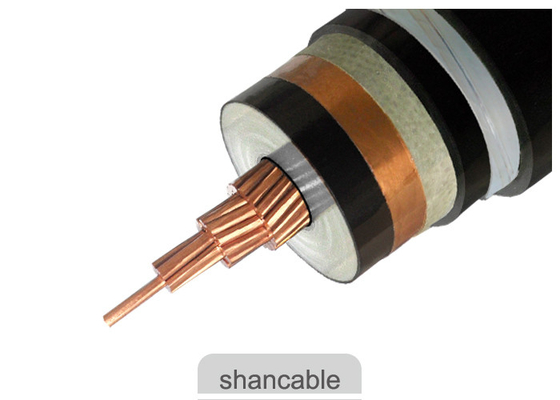

3개의 핵심 구리 지휘자 XLPE는 중간 전압 11kV 고압선을 격리했습니다
건축
지휘자: 좌초된 구리 지휘자, IEC 60228에 의하여 Cl.2를 압축하십시오
지휘자 스크린: 반도체
절연제: 90 OC에 평가되는 XLPE (교차 결합된 폴리에틸렌)
절연제 스크린: 반도체
스크린: 구리 테이프
칼집: 까만 PVC 또는 FR-PVC 유형 ST2에 IEC 60502
코드 이름:
YJ: XLPE 절연제
V: PVC 칼집
32: armoring 철강선
22: armoring 강철 테이프
72: 알루미늄 철사 armoring-1 핵심
62: 스테인리스 테이프 armoring-1 핵심
ZR: 저항하는 화염
신청
실내에 그리고 야외에서 놓기를 위해. 임명 도중 특정 견인, 그러나 외부 기계적인 힘을 품을 수 있습니다. 자석 덕트에 있는 단 하나 핵심 케이블을 놓는 것은 허용되지 않습니다.
표준
국제 경기: IEC 60502, IEC 60228
중국: GB/T 12706
BS DIN 및 ICEA와 같은 다른 기준 요청시
기술적인 자료:
정격 전압: 6/10kV
최대 지휘자 온도: 정상의 밑에 (90 OC), 비상사태 (130OC)는 또는 5개 단지 s (250℃) 상태를 단락시킵니다.
min. Ambient Temp. 케이블이 조정 위치에 있을 때만 임명 후에 0 OC, 와
사소 구부리는 반경: 단 하나 핵심을 위한 20의 x 케이블 O.D
다 핵심을 위한 15의 x 케이블 O.D
| Nom. 지휘자의 단면 | 물가 아니/Dia. 지휘자의 | 절연제 간격 | 안 칼집 간격 | Dia. 기갑 철사의 | 칼집 간격 | 대강 O.D. |
대강. 무게 |
최대. 지휘자 (20 ℃)의 D.C 저항 | 테스트 전압 A.C | 현재 등급 | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | 공기 (a)에서 | 토양 (아)에서 |
| 3 × 50 | 10/2.52 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/2.52 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2.52 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2.52 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2.97 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
