| 지휘자: | 좌초된 알루미늄 지휘자, IEC 60228에 의하여 Cl.2를 압축하십시오 | 단열재: | 90 OC에 평가되는 XLPE (교차 결합된 폴리에틸렌) |
|---|---|---|---|
| 견본: | 무료 | 절연제 색깔: | , 노란 빨간, 파란 |
| 칼집: | 까만 PVC 또는 FR-PVC 유형 ST2에 IEC 60502 | 화면: | 구리 테이프 |
| 하이 라이트: | XLPE 절연 케이블,XLPE 케이블 절연 |
||

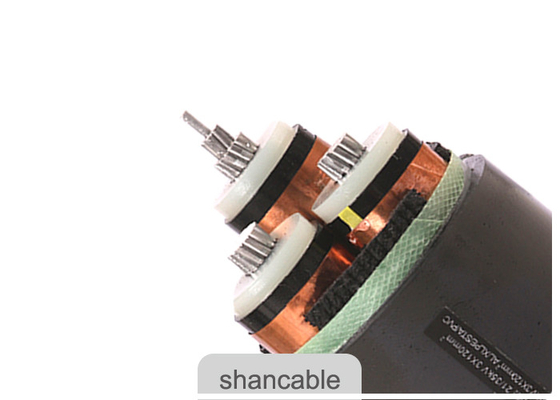

3개의 핵심 알루미늄 지휘자 XLPE는 고압선 중간 전압 21/35kV를 격리했습니다
건축
지휘자: 좌초된 알루미늄 지휘자, IEC 60228에 의하여 Cl.2를 압축하십시오
지휘자 스크린: 반도체
절연제: 90 OC에 평가되는 XLPE (교차 결합된 폴리에틸렌)
절연제 스크린: 반도체
스크린: 구리 테이프
칼집: 까만 PVC 또는 FR-PVC 유형 ST2에 IEC 60502
신청
실내에 그리고 야외에서 놓기를 위해. 임명 도중 특정 견인, 그러나 외부 기계적인 힘을 품을 수 있습니다. 자석 덕트에 있는 단 하나 핵심 케이블을 놓는 것은 허용되지 않습니다.
기준
국제 경기: IEC 60502-1, IEC 60228,
중국: GB/T 12706, (ZR-YJV 전용을 위한 GB/T 18380-3)
BS DIN 및 ICEA와 같은 다른 기준 요청시
기술적인 자료
정격 전압: 21/의 35(36) kV
최대 지휘자 온도: 정상의 밑에 (90 OC), 비상사태 (130OC)는 또는 5개 단지 s (250℃) 상태를 단락시킵니다.
min. Ambient Temp. 케이블이 조정 위치에 있을 때만 임명 후에 0 OC, 와
사소 구부리는 반경: 단 하나 핵심을 위한 20의 x 케이블 O.D
다 핵심을 위한 15의 x 케이블 O.D
증명서
세륨, RoHS, KEMA 및 다른 사람 더 요구에 의하여
상업적인 품목: MOQ: 200m
지불 기간: 생산의 앞에 30% T/T, 납품의 앞에 70% T/T
포장: 나무로 되는 철 드럼
명세
| Nom. 지휘자의 단면 | 물가 아니/Dia. 지휘자의 | 절연제 간격 | 칼집 간격 | 대강 O.D. |
대강. 무게 |
최대. 지휘자 (20 ℃)의 D.C 저항 | 테스트 전압 A.C | 현재 등급 | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | 공기 (a)에서 | 토양 (아)에서 |
| 1개의 × 50 | 10/2.52 | 9.3 | 2 | 37.0 | 1360년 | 0.641 | 73.5 | 170 | 165 |
| 1개의 × 70 | 14/2.52 | 9.3 | 2.5 | 38.0 | 1471년 | 0.443 | 73.5 | 210 | 200 |
| 1개의 × 95 | 19/2.52 | 9.3 | 2.5 | 40.0 | 1605년 | 0.320 | 73.5 | 255 | 240 |
| 1개의 × 120 | 24/2.52 | 9.3 | 2.5 | 42.0 | 1756년 | 0.253 | 73.5 | 290 | 270 |
| 1개의 × 150 | 30/2.52 | 9.3 | 2.5 | 44.0 | 1910년 | 0.206 | 73.5 | 330 | 305 |
| 1개의 × 185 | 37/2.52 | 9.3 | 2.5 | 45.0 | 2102 | 0.1640 | 73.5 | 380 | 345 |
| 1개의 × 240 | 48/2.52 | 9.3 | 2.5 | 48.0 | 2395 | 0.1250 | 73.5 | 435 | 400 |
| 1개의 × 300 | 61/2.52 | 9.3 | 3 | 50.0 | 2672 | 0.1000 | 73.5 | 510 | 455 |
| 1개의 × 400 | 61/2.97 | 9.3 | 3 | 53.0 | 3094 | 0.0778 | 73.5 | 595 | 525 |
| 1개의 × 500 | 61/3.23 | 9.3 | 3 | 55.0 | 3595 | 0.0605 | 73.5 | 690 | 600 |
| 1개의 × 630 | 61/3.50 | 9.3 | 3.1 | 60.0 | 4193 | 0.0469 | 73.5 | 800 | 680 |
| 1개의 × 800 | 91/3.20 | 5.5 | 3.1 | 65 | 4792 | 0.0367 | 73.5 | 920 | 770 |
| 1개의 × 1000년 | 91/3.75 | 5.5 | 3.2 | 70 | 5581 | 0.0291 | 73.5 | 1040년 | 860 |
| 3 × 50 | 10/2.52 | 9.3 | 3.5 | 76.0 | 4492 | 0.641 | 73.5 | 145 | 170 |
| 3 × 70 | 14/2.52 | 9.3 | 3.6 | 80.0 | 5000 | 0.443 | 73.5 | 190 | 190 |
| 3 × 95 | 19/2.52 | 9.3 | 3.7 | 83.0 | 5533 | 0.320 | 73.5 | 215 | 230 |
| 3 × 120 | 24/2.52 | 9.3 | 3.8 | 86.0 | 6054 | 0.253 | 73.5 | 240 | 255 |
| 3 × 150 | 30/2.52 | 9.3 | 3.9 | 89.0 | 6593 | 0.206 | 73.5 | 280 | 295 |
| 3 × 185 | 37/2.52 | 9.3 | 4.0 | 93.0 | 7255 | 0.1640 | 73.5 | 310 | 330 |
| 3 × 240 | 48/2.52 | 9.3 | 4.2 | 98.0 | 8216 | 0.1250 | 73.5 | 365 | 380 |
| 3 × 300 | 61/2.52 | 9.3 | 4.3 | 102.0 | 9248 | 0.1000 | 73.5 | 430 | 435 |
| 3 × 400 | 61/2.97 | 9.3 | 4.6 | 110.0 | 10663 | 0.0778 | 73.5 | 485 | 500 |
