제품 상세 정보:
결제 및 배송 조건:
|
관리인: | AAC 또는 AAAC | 단열재: | PE 또는 PVC |
---|---|---|---|
관리인 작업 급: | 75C | 정격 전압: | 0.6/1KV |
어떤 코르.: | 2,3,4,5 | 애플리케이션: | 고압 송전선 |
하이 라이트: | 4 단자회로 XLPE 전원 케이블,PVC 하락 XLPE 전원 케이블,AAAC 관리인 PVC 드롭 케이블 |

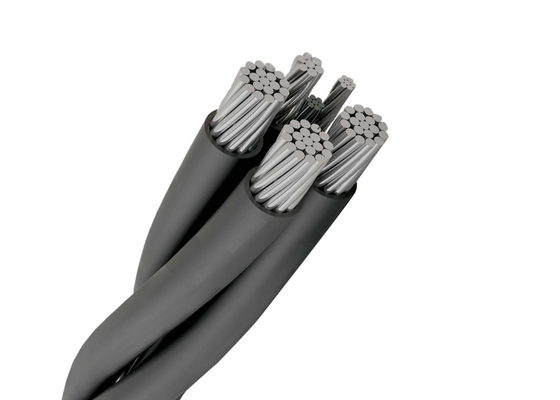

4 단자회로 PVC 하락 울드 전력 XLPE 전기 알루미늄 ABC 케이블
애플리케이션
서비스 인입 케이블로의 연결이 만들어지는 사용자의 서비스 헤드에 보통 전신주 말 탄 트랜스로부터, 3 상 전원을 공급한 것을 사용됩니다. 폴리에틸렌 절연 도체 부서 모임들을 위한 75' C 또는 가교결합 폴리에틸렌 (XLP) 절연 도체 부서 모임들을 위한 90' C를 초과하지 않기 위해 600 볼트의 전압 또는 단계적으로 시행하기 위한 더 적은 단계에 그리고 도체 온도에 사용됩니다.
구조
관리인들은 동심원으로 꼼짝 못하게 되고, 압축된 1350-H19 알루미늄입니다. 각각 폴리에틸렌 또는 XLP 가교결합 폴리에틸렌으로 격리됩니다. 중립적 메신저는 동심원으로 꼼짝 못하게 된 6201 불순물입니다. 한 도체는 상 동정을 위한 돌출성형 융기에 의해 제조됩니다.
표준
B-230 알루미늄선, 전기적 목적을 위한 1350-H19.
콘센트리크-레이-스트랜디드 B-231 알루미늄 도체들.
B-232 알루미늄 도체들, 집중적 사업 꼼짝 못하게 된, 코팅강은 (강심 알루미늄 연리선을) 보강했습니다.
B-399 동심형은 꼼짝 못하게 되고, 6201-T81 알루미늄 합금 관리인들 상태에 있었습니다.
알루미늄 도체들, 강철을 위한 B498 아연 도강관 코어선은 (강심 알루미늄 연리선을) 보강했습니다.
4 단자회로 서비스 드롭 케이블은 만납니다 또는 초과하고 모두 ANSI / ICEA S-76-474를 위한 적정 요구치.
기록 :
지정된 사이즈는 다음과 같습니다 : 강심 알루미늄 연리선 6/1 지름 동등물과 6201을 위한 ASTMB-399 당 등가 비저항과 AAC.폴리를 위한 90' XLR 75를 위한 C' C의 도체 온도 ; 40' C의 대기 온도 ; 방사율 0.9 ; 2ft.태양에서 /sec/wind. 미안하지만, 도체 크기에 의해 현재 앰패서티를 결정하기 위해 국가 전기 코드, 최신판과 협의합니다
핵심과 단면의 수 | 관리인의 형태 | 도체 직경 | 명목상 절연 두께 | 단열재 에 지름 | 공칭 두께 덮개 | (대략적인 외경.) | 굴곡 반경 (분.) | (대략적인 중량.) |
(대략적입니다.) | (대략적입니다.) | |||||||
mm2 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | |
1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
