| 단열재 색상: | 빨간색, 노란색, 녹색, 흰색, 검은 색, 회색, Brwon, 노란색/녹색 | 표본: | 사용 가능 |
|---|---|---|---|
| 도체의 공칭 영역: | 0.50mm2 ~ 400mm2 | 테스트 전압: | 2500V/5 분 |
| 도체 유형: | 고체 구리 도체 (Class1) 가닥 구리 도체 (Class2) | 기준: | IEC60227*3 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | PVC 단열 유선,케이블 PVC 단열 유선,색상 단선 케이블 |
||

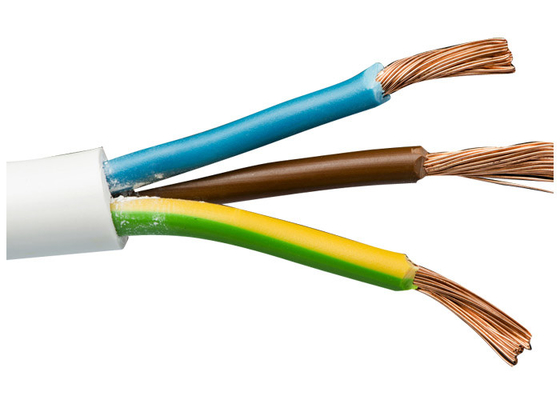

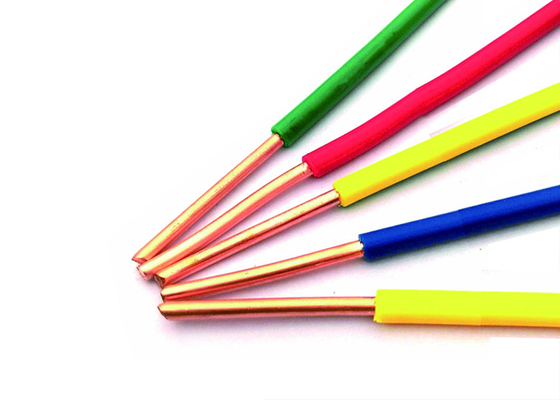

색상 단일 전선 케이블 PVC 절연 전선 70℃ 최대 도체 온도
상하이 셩화 케이블(그룹) 유한회사—CE, RoHS, CCC, KEMA 인증을 획득한 중국 500대 제조업체—는 IEC 60227 인증을 받은 단심 PVC 케이블로 타의 추종을 불허하는 신뢰성을 제공합니다. 건조한 환경의 고정 설치를 위해 설계된 이 케이블은 엄격한 엔지니어링, 안전 규정 준수 및 다용성을 결합하여 전 세계 주거, 상업 및 산업 응용 분야에 전력을 공급합니다.
주요 성능 데이터 (BV 450/750V 시리즈):
| 도체 (mm²) | 최대 DC 저항 (Ω/km) | 직경 (mm) | 무게 (kg/km) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| 전체 범위: 0.5mm² ~ 400mm² |
주요 특징:
설명
일반적인 목적을 위한 강성 도체가 있는 단심 비피복 케이블
코드 지정: 60227 IEC 01 (국제), BV (중국), H07V-U(VDE)
구조
① 도체: IEC 60228 class 1에 부합하는 일반 원형 단선 구리 도체
③ 도체: IEC 60228 class 2에 부합하는 일반 원형 연선 구리 도체
② 절연: PVC/C
응용 분야
건조실, 장치 스위치 및 배전반, 콘duit, 플라스터 위 및 아래, 플라스터 위의 절연 지지대에 고정 설치. 플라스터에 직접 매설하는 것은 허용되지 않습니다.
표준
국제: IEC 60227
중국: GB/T 5023-2008
요청 시 BS, DIN 및 ICEA와 같은 기타 표준
기술 데이터
정격 전압: 450/750 V
최대. 정상 사용 시 도체 온도: 70℃
최소. 굽힘 반경: 4 x 케이블 O.D
인증서
CE, RoHS, CCC, KEMA 및 요청 시 기타
사양
BV300/500V
| 도체의 공칭 면적 | No./Dia. 도체 | 최대 O.D | 대략적인 무게 | 도체의 최대 D.C 저항 (20℃)Ω /km |
| mm2 | mm | mm2 | kg/km | Ω /km |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75(A) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75(B) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(A) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(B) | 7/0.43 | 2.8 | 15.0 | 18.1 |
BV / BLV (BV-105) 450/750V
| 도체의 공칭 면적 | No./Dia. 도체 | 최대 O.D | 대략적인 무게 | 도체의 최대 D.C 저항 (20℃)Ω /km | ||
| mm2 | mm | mm2 | kg/km | Ω /km | ||
| 구리 | 알루미늄 | 알루미늄 | 구리 | |||
| 1.5(A) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5(B) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5(A) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5(B) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4(A) | 1/2.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4(B) | 7/0.85 | 4.6 | 50.3 | |||
BV/BLV(BV-105) 450/750V
| 도체의 공칭 면적 | No./Dia. 도체 | 최대 O.D | 대략적인 무게 | 도체의 최대 D.C 저항 (20℃)Ω /km | ||
| mm2 | mm | mm2 | kg/km | Ω /km | ||
| 구리 | 알루미늄 | 알루미늄 | 구리 | |||
| 6(A) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6(B) | 7/1.04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/1.35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/1.70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/2.04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/2.52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/2.25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/2.52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/2.85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
