제품 상세 정보:
결제 및 배송 조건:
|
| 색상: | 맞춤형 | 크기: | 1.5mm2 -800mm2 |
|---|---|---|---|
| 정량 전압: | 0.6/1kV | 단열재: | PVC |
| 표본: | 선택 사항 | 핵심의 수: | 1,2,3,4,5 |
| 온도: | 90C | 법인: | 성화 그룹 |
| 브랜드: | Sh 케이블 | ||
| 강조하다: | 1.5mm 내열 케이블,800mm 내열 케이블,4심 내열 케이블 |
||

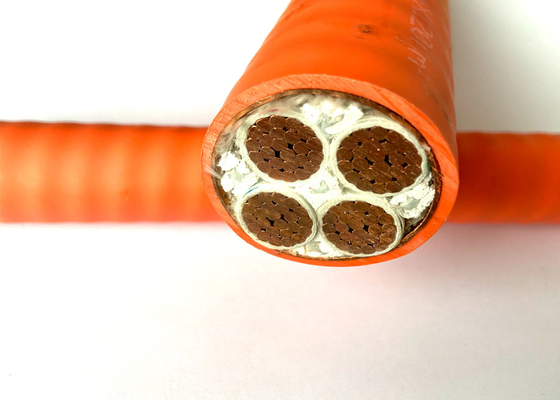

전기 FRC 4 코어 열 저항 케이블 1.5mm - 800mm 90°C 온도
병원, 지하철 터널, 석유화학 공장과 같은 고위험 환경에서는 화재 중 회로 무결성은 협상할 수 없습니다.상하이 첸후아 전력 그룹 케이블은 FRC 4 코어 LSOH 방화력 케이블을 통해 이 문제를 해결합니다.,000°C 90분 이상 독성 연기가 발생하지 않는 상태에서
첸후아의 케이블은 국제 안전 기준을 초과합니다.
| 가로 절단 (mm2) | 외부 지름 (mm) | 무게 (kg/km) | 최대 DC 저항 (Ω/km) | 현재 등급 (공기) |
|---|---|---|---|---|
| 4x15 | 14.4 | 241 | 12.1 | 20A |
| 4×120 | 52.5 | 5,374 | 0.153 | 285A |
| 4×240 | 73.1 | 10,569 | 0.0754 | 440A |
| 전체 사양에는 PVC/LSZH 껍질 옵션과 함께 35개 이상의 구성 (1.5mm2~800mm2) 이 포함되어 있습니다. |

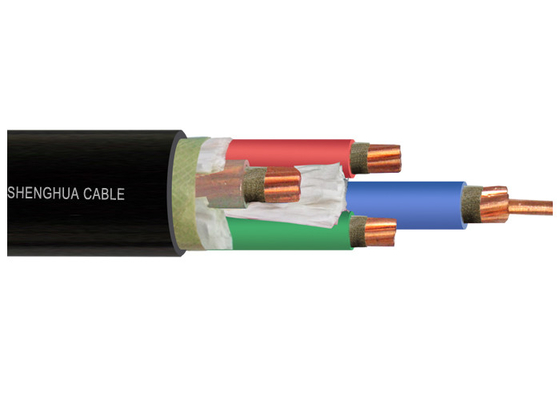

케이블 구조
지휘자: 1급2,5 유연한 구리 전도기
화면: 미카 테이프
단열: PVC 또는 LSZH PO
껍질:PVC: (선택)
정압: 450/750V
표준:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA
건축물
선도자: 원형 나선 구리 선도자, IEC 60228 클래스 2에 적합
단열: XLPE/A
안쪽 덮개: LSOH
LSOH, 검은색
참고: 표준 또는 고객의 요구 사항에 따라 단열 색상
신청서
높은 건물, 병원, 극장, 발전소, 지하철 터널 또는 석유화학 산업 또는 낮은 연기가 필요한 다른 특별한 장소, 제로 할로겐 깨끗하고 안전한 케이블에 사용됩니다.
표준
국제: IEC 60502, IEC 60227 IEC 60331, IEC 601034
중국: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
기술 데이터
이름 전압: 0.6KV
최대 전도기 온도: 정상 (90°C), 단회로 최대 5초 (수송기의 최고 온도는 250°C를 초과하지 않아야 한다)
환경 온도 최소:환경 온도가 0°C 이하인 경우 케이블을 미리 가열해야 합니다.
굽기 반지름: 단일 코어 케이블 20 ((d+D) ± 5%
멀티 코어 케이블 15 ((d+D) ± 5%
인증서
CE, RoHS, CCC, KEMA 및 요청에 따라 다른
| 이름: 선수의 가로단 | 단열 두께 | 껍질 | 대략. | 대략 | 최대 DC 항압 (20°C) | 시험 전압 | 현재 등급 | |
| mm2 | mm | 두께 | 과다 복용 | 무게 | Ω/km | A.C. | ||
| mm | mm | kg/km | kV/5분 | 공중에서 | 토양에서 (A) | |||
| 1 x 15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4x6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4x10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4x16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4x35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4x50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4x70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4x95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 x 2.5 + 1 x 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4x70+1x35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
운영 특성
1, 케이블 선수의 장기 허용 작동 온도 ≤70°C
2, 단전 경우 케이블의 최대 작동 온도 (장기 지속 시간은 5초가 넘지 않습니다):≤300mm2 케이블 전도기 ≤160°C, ≥300mm2 케이블 전도기 ≤ 140°C.
3, 설치 온도는 0°C 이상일 수 있습니다.케이블의 허용된 구부름 반지름:일핵 무장 케이블의 경우,외선 지름의 20배 이상이어야 합니다.외부 지름의 15배 이상
4, 방화 retardant 성질,ZA,ZB,ZC,ZD는 4 종류가 있습니다.
5이 제품은 0.6/1KV의 명소 전압의 AC 50 Hz 전송 및 유통 라인에 적용됩니다.
포장 및 운송
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 준수하는 것이 항상 최우선 과제입니다..
케이블은 목재 릴, 유선 상자 및 코일로 공급됩니다. 케이블 끝은 습기에 대한 케이블 끝을 보호하기 위해 BOPP 자착 테이프와 비 히그로스코피식 밀폐 모자로 밀폐됩니다.요구되는 표시는 고객의 요구에 따라 기상 방지 물질로 드럼의 외부에 인쇄되어야 합니다..
