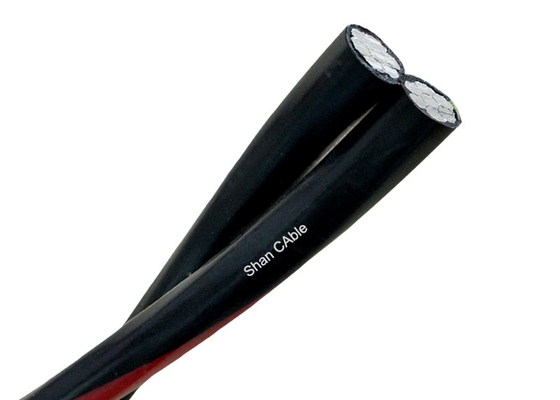

상하이 셩화 케이블 XLPE / PVC 절연 공중 번들 케이블, 삼중 서비스 드롭 케이블

XLPE / PVC 절연 공중 연선 케이블, 삼중 서비스 드롭 케이블

원격 네트워크에 전력 공급: 비용 효율적인 그리드를 위한 Shenghua의 삼중 XLPE ABC 케이블​​

지형이나 인프라 제약으로 인해 지하 케이블링 비용이 급증하는 지역에서 ​​가공 전력 네트워크는 신뢰성 및 안전 문제에 직면합니다​​. 기존 솔루션은 산불 위험, 도체 처짐, 높은 유지 관리 비용으로 어려움을 겪습니다. ​​Shanghai Shenghua Power Group Cable​​ 엔지니어는 ​​삼중 서비스 드롭 케이블​​을 설계하여 XLPE/PVC 절연, ASTM 인증 내구성, 공간 절약형 설계를 결합하여 원격 지역 사회, 광산 현장 및 도시 외곽에 안전하게 전기를 공급하는 동시에 설치 비용을 ​​40%​​ 절감합니다.

​​엔지니어링 우수성: 삼중 ABC가 기존 라인보다 뛰어난 이유​​

1. ​​공간 절약 및 안전 제일 설계​​:

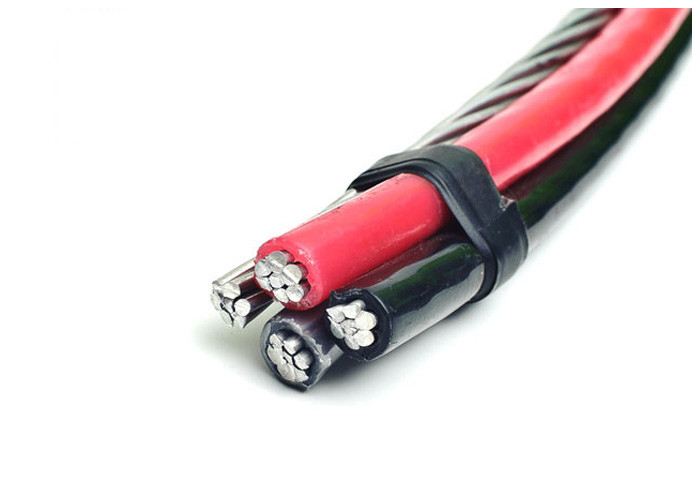

   • Shenghua의 삼중 ABC는 ​​세 개의 절연 위상 도체​​ (예: Callista: 266.8mm²)를 ​​베어 중성 메신저​​와 묶어 전송 용량을 단일 라인으로 압축합니다. 이를 통해 산불 위험이 비가연성 레이아웃을 요구하는 숲이나 도시 지역에서 ​​50%​​의 통행 권한 여유 공간이 줄어듭니다.


   • ​​XLPE 절연​​은 ​​90°C 연속 열​​ (PVC의 75°C 대비)을 견뎌 사막 기후에서 열화에 저항하는 동시에 단락 사고 후에도 절연 강도를 유지합니다.



2. ​​부식 및 기계적 탄성​​:

   • 아연 도금 강철 메신저(예: Cowry: 336.4mm²)가 있는 알루미늄 도체(AAC/AAAC)는 ​​3,937 kN 정격 강도​​를 달성하여 중간 지지대 없이 산악 지역에서 얼음/바람 하중을 견딥니다.


   • ​​PVC 외피​​는 UV 열화 및 해안/산업 지역의 화학적 부식에 저항하여 수명을 ​​30년 이상​​으로 연장합니다. 이는 베어 도체의 업계 평균보다 두 배입니다.



3. ​​플러그 앤 플레이 설치​​:

   • 경량 설계(​​Cowry의 경우 1,713 kg/km​​)로 타워 보강을 최소화하여 신속한 배치가 가능합니다. 인도네시아 농촌 전력화 프로젝트에서 Shenghua의 케이블은 지하 대안에 비해 설치 시간을 ​​60%​​ 단축했습니다.



​​글로벌 그리드 문제에 대한 인증​​

Shenghua의 삼중 ABC는 ​​12개 이상의 국제 표준​​을 충족합니다. 다음을 포함합니다.

• ​​ASTM B231/B232​​: 북미 유틸리티에 대한 인장 강도 및 전도성 검증​​


• ​​ICEA S-76-474​​: 부식 저항 및 전류 용량 준수(예: Limpet: 506A 용량)​​


• ​​IEC 60502 & NFC 33-209​​: EU/아프리카 가공 네트워크 인증​​



타사 KEMA/CE 테스트는 할로겐 방출 제로(IEC 60754) 및 난연성(IEC 60332)을 확인합니다.

​​기술 사양: Shenghua 삼중 ABC 범위​​

모든 모델은 오류 방지 설치를 위해 색상으로 구분된 상(검정/빨강/파랑) + 베어 중성을 특징으로 합니다.

​​효율성과 안전성이 만나는 애플리케이션​​

• ​​농촌 전력화​​: Cerapus(372A)는 필리핀 섬에서 500가구 클러스터에 전력을 공급하며 태풍급 강풍에서도 견딜 수 있습니다.


• ​​광산 작업​​: Callista의 410A 용량은 칠레 구리 광산에서 -30°C 유연성을 갖춘 24/7 드릴링 장비를 지원합니다.


• ​​도시 외곽​​: Limpet은 호주 교외에서 산불 위험을 줄이며 XLPE 절연은 아크 플래시를 차단합니다.



​​Shanghai Shenghua가 ABC 시장을 지배하는 이유​​

• ​​30년 이상의 전문 지식​​: 중국 #2 케이블 제조업체(130억 RMB 매출)로 6개의 ISO 인증 공장 보유​​


• ​​엄격한 품질 관리​​: 100% 원자재 선별 + 다음을 위한 실험실 테스트:
  • 결빙 하중 내구성(-40°C)
  • 진동 피로(1,000만+ 사이클)
  • UV 저항(1,500시간 가속 노화)​​


• ​​글로벌 공급망​​: 상하이 허브에서 EU/ASEAN 사이트까지 15일 배송

1. 애플리케이션

공중 연선 케이블은 기본적으로 전력 케이블과 가공 전선 사이의 절충형 구조입니다. ABC 케이블은 특히 지하 네트워크 비용이 비싼 지역에서 사용됩니다. 번들에는 공공 조명 및 제어 쌍을 위한 하나 또는 두 개의 추가 도체가 포함될 수 있습니다.

                                               장점
