지휘자: | 알루미늄 | 단열재: | XLPE 또는 PVC, HDPE |
---|---|---|---|
코어 nos: | 3 | 적용: | 오버 헤드 전원 전송 라인; |
정량 전압: | 0.6/1 KV | 칼집: | 아니 |
법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
강조하다: | 가공 송전 공기 번들형 케이블,에어리얼 펀들드 트리플렉스 서비스 케이블,3 코어 에어리언 팩트 케이블 |

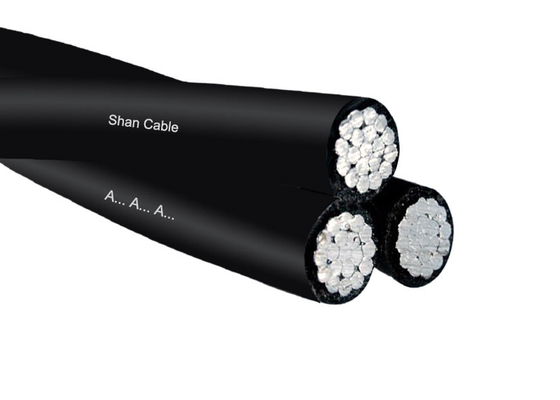

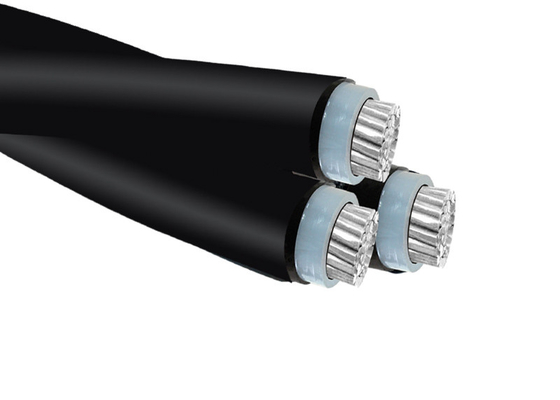

가공 전력 전송 라인용 3심 공중 번들 삼중 서비스 드롭 케이블
산불, 태풍 또는 복잡한 지형으로 고통받는 지역에서 전통적인 가공선은 전선 분리, 부식 및 산불 점화와 같은 심각한 문제에 직면합니다. 이러한 문제는 최대 30%의 전송 손실과 농촌/도시 전력망의 잦은 정전을 유발합니다.
산불 및 UV 저항:
공간 절약형 전력 밀도:
기계적 강도:
Shenghua의 삼중 ABC는 다음을 준수합니다.
코드명 | 상 도체 | OD(mm) | 전류 용량(A) | 무게(kg/km) | 주요 응용 분야 |
---|---|---|---|---|---|
Pike | 7-와이어 AAC | 6.2 | 78 | 143 | 농촌 전력화 |
Quahog | 3/0-7 AAC | 15.9 | 242 | 926 | 산악 채굴 작업 |
Chiton | 266.8mm² AAAC | 18.9 | 310 | 1,409 | 해안 풍력 발전소 |
Nannynose | 336.4mm² AAAC | 21.0 | 330 | 1,749 | 고밀도 도시 |
절연 옵션: XLPE(90°C), HDPE(75°C), PVC(70°C)
1. 응용 분야
공중 번들 케이블은 기본적으로 전력 케이블과 가공 도체 사이의 절충형 구조입니다. ABC 케이블은 특히 지하 네트워크 비용이 비싼 지역에서 사용됩니다. 번들에는 공공 조명 및 제어 쌍을 위한 하나 또는 두 개의 추가 도체가 포함될 수 있습니다.
2. 표준
TRIPLEX 서비스 드롭-알루미늄 도체
ASTM B-231, B-232 및 B-399, ICEA S -76-474
코드명 | 상 도체 | 베어 내추럴 | 무게 | 전류 용량 | ||||||
크기 및 번호 | 절연 | 공칭 직경 | 크기 및 번호 | 정격 강도 | XLPE | 알루미늄 | 총 | |||
와이어 | 두께 | 베어 | OD | |||||||
mm | mm | mm | 와이어 | kg | kg/km | kg/km | kg/km | A | ||
AAC | ||||||||||
Halotis | -솔리드 | 1.14 | 4.115 | 6.4 | 6-7 | 255 | 42 | 110 | 152 | 78 |
Pike | -7 | 0.76 | 4.67 | 6.2 | 6-7 | 255 | 31 | 112 | 143 | 78 |
Patella | -7 | 1.14 | 4.67 | 7.0 | 6-7 | 255 | 48 | 112 | 159 | 78 |
Albus | -7 | 1.52 | 4.67 | 7.7 | 6-7 | 255 | 64 | 132 | 198 | 78 |
Fusus | -솔리드 | 1.14 | 5.182 | 7.5 | 4-7 | 400 | 52 | 177 | 229 | 103 |
Oyster | -7 | 1.14 | 5.89 | 8.2 | 4-7 | 400 | 60 | 177 | 237 | 103 |
Argo | -7 | 1.52 | 5.89 | 8.9 | 4-7 | 400 | 80 | 177 | 258 | 103 |
Clam | 2-7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
Thia | -7 | 1.52 | 7.42 | 10.5 | 2-7 | 612 | 100 | 281 | 383 | 136 |
Mussel | -7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
Pyrula | -7 | 1.52 | 8.33 | 11.4 | 1-7 | 744 | 116 | 356 | 467 | 158 |
Hyas | -19 | 1.52 | 8.43 | 11.5 | 1-7 | 744 | 115 | 356 | 469 | 158 |
Murex | 1/0-7 | 1.52 | 9.35 | 12.4 | 1/0-7 | 903 | 128 | 385 | 513 | 182 |
Purpura | 1/0-19 | 1.52 | 9.47 | 12.5 | 1/0-7 | 903 | 130 | 385 | 515 | 182 |
Nasa | 2/0-7 | 1.52 | 10.52 | 13.6 | 2/0-7 | 1139 | 146 | 566 | 710 | 210 |
Trophon | 2/0-19 | 1.52 | 10.64 | 13.7 | 2/0-7 | 1139 | 147 | 566 | 713 | 210 |
Quahog | 3/0-7 | 2.03 | 11.79 | 15.9 | 3/0-7 | 1379 | 214 | 713 | 926 | 242 |
Lone | 3/0-19 | 2.03 | 11.94 | 16.0 | 3/0-7 | 1379 | 217 | 713 | 929 | 242 |
Melita | 3/0-19 | 1.52 | 11.94 | 15.0 | 3/0-19 | 1501 | 168 | 713 | 881 | 242 |
Coquina | 4/0-7 | 1.52 | 13.26 | 16.3 | 4/0-7 | 1737 | 191 | 899 | 1089 | 279 |
Tusk | 4/0-7 | 2.03 | 13.26 | 17.3 | 4/0-7 | 1737 | 243 | 899 | 1141 | 279 |
Apus | 4/0-19 | 2.03 | 13.41 | 17.5 | 4/0-7 | 1737 | 246 | 899 | 1144 | 279 |
Portunus | 4/0-19 | 1.52 | 13.41 | 16.5 | 4/0-19 | 1823 | 194 | 899 | 1091 | 279 |
Chiton | 266.8-19 | 2.03 | 14.88 | 18.9 | 266.8-19 | 2254 | 277 | 1133 | 1409 | 310 |
Nannynose | 336.4-19 | 2.03 | 16.92 | 21.0 | 336.4-19 | 2790 | 321 | 1427 | 1749 | 330 |
구매 주문에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송 지연은 전체 프로젝트 지연 및 비용 초과로 이어질 수 있으므로 마감일 준수가 항상 최우선 순위입니다.
케이블은 나무 릴, 골판지 상자 및 코일로 공급됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 필요한 표시는 고객의 요구 사항에 따라 드럼 외부에 내후성 재료로 인쇄해야 합니다.
