제품 상세 정보:

원래 장소: 중국 상하이
브랜드 이름: Shenghua
인증: ISO 9001:2015, CCC, CE
모델 번호: YJV22-0.6/1kV-4x240

결제 및 배송 조건:

최소 주문 수량: 500미터
가격: USD 18.50 - 24.00 / Meter
포장 세부 사항: 수출당 500m 목재 드럼, 스틸 밴드 및 방수 포장으로 보호된 드럼 플랜지
배달 시간: 생산 기간은 영업일 기준 15~20일, 재고 규모의 경우 영업일 기준 3일
지불 조건: T/T, 보자마자 L/C, 서부 동맹
공급 능력: 달 당 300000 미터
상세 제품 설명

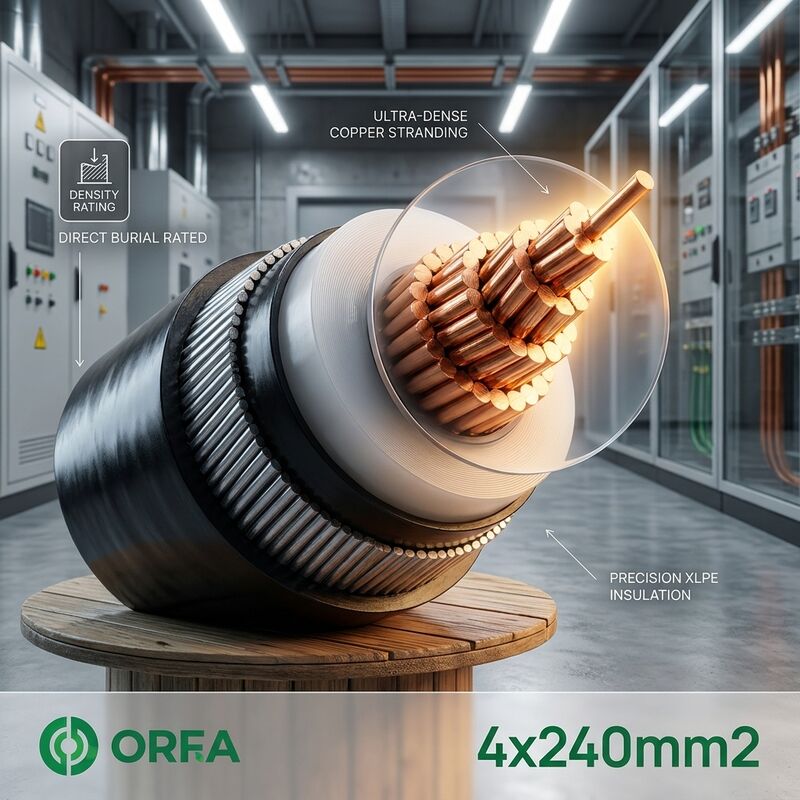

제품명: 지하 직접 매장 XLPE 절연 전원 케이블 애플리케이션: 직접 매설 지하 배전
도체 재료: 클래스 2 연선 연동, IEC 60228 정격전압: 0.6/1kV(Um 1.2kV)
코어 및 단면: 4x240mm2 단열재: XLPE, 공칭 두께 1.7mm
갑옷 유형: 아연 도금 강철 와이어 갑옷, 2.5mm 와이어 외부 칼집: 검정색 PVC, UV 안정화, 2.2mm 공칭
디자인 표준: IEC 60502-1 최대 도체 온도: 90C 연속, 250C 단락
강조하다:

지하 XLPE 단열 전력 케이블

,

직접 매장식 XLPE 단열 전력 케이블

,

장갑 4x240mm2 XLPE 단열 전력 케이블

제품 개요

이 4개의 코어 240mm2의 구리 케이블은 0.6/1kV 배급망의 직접 매장 피더를 위해 설계되었습니다.2급 구리 선도자는 400m 구간에서 1% 이하로 유지되는 전압 하락과 함께 무거운 공급 전류를 운반합니다., 그리고 엑스트루레이션 횡단 연결 된 폴리에틸렌 단열은 수십 년 동안 매일 열 순환을 통해 변압 손실을 안정적으로 유지합니다.그래서 방열 결함이 장갑화 단계 전에 거부됩니다.

SWA 장갑 디자인은 검은색 PVC 덮개 아래로 가루화 된 철선 층을 싸고 있습니다.그 계층은 콘크리트 통로없이 압축과 자갈 후충을 생존하기 위해 충분한 분쇄와 설치류 저항을 제공합니다지질 킷이 제대로 결합되면 지구 연속 경로로 두 배가 됩니다.설치팀은 더 긴 트렌치 러브를 당길 수 있고 관절 수를 줄일 수 있습니다., 이것은 대부분의 묻힌 케이블 실패가 실제로 시작되는 곳입니다.

기술 사양

매개 변수 사양
케이블 건설 구리 전도기 / XLPE 단열기 / SWA 장갑 / PVC 덮개
가등전압 00.6/1kV, 음 1.2kV
지휘자 IEC 60228에 따른 2급 선형 반열된 구리
가로 절단 4 x 240 mm2
XLPE 단열 명목 1.7mm, 12kV에서 불꽃으로 테스트
갑옷 가연제철 실, 명목 지름 2.5mm
오버헤이트 검은색 PVC, UV 안정화, 2.2mm 명소
일상 검사 3각 드럼에서 5분 동안.5kV AC
설치 직접 매장, 통, 트레이, 실내 및 실외
포장 목조 드럼 당 500m, 요청에 따라 길이로 절단

주요 이점

  • 콘크리트 통로가없는 직접 매장: 철선 방조는 역충전 및 교통 부하를 흡수합니다.
  • 240mm2의 구리는 전형적인 400m 피더 루트에서 전압 하락을 1% 이하로 유지합니다.
  • 90°C의 연속적인 XLPE가 같은 섹션의 PVC 단열 케이블보다 더 높은 전류를 허용합니다.
  • 설치류, 분쇄 및 튼튼성 보호는 긴 지하 경로에서 수리 요구 사항을 줄입니다.
  • 모든 드럼은 출하에 놓이기 전에 3.5kV의 일상적인 전압 테스트를 통과합니다.

전형적 사용법

  • 산업단지 서브 스테이션 공급 장치 및 링 네트워크
  • 유틸리티 유통 트렌치 및 거리 조명 회로
  • 항구, 광산 현장 및 중량 차량 운행 시설
  • 풍력 발전소 및 태양광 발전소 수집 회로
  • 병원, 데이터 센터 및 대기 전력 라인

품질보증 및 시험 데이터

생산은 ISO 9001:2015 시스템으로 진행되며 내부 전도기 저항, 단열 두께 및 뜨거운 세트 테스트를 수행합니다. IEC 60502-1에 대한 타입 테스트 보고서는 각 배송과 함께 발행됩니다.그리고 우리의 엔지니어들은 당신의 트렌치 도면을 검토할 것입니다., 토양 열 저항성 및 주문이 방출되기 전에 당기는 긴장.구덩이에 별도의 지구 전도기가 필요하지 않습니다..

주문 및 배달 안내서

이 XLPE 단열 전력 케이블은 500m의 배에 공급됩니다.그리고 한 장터에 한 개 이상의 당기점이 있는 곳에서는 우리의 엔지니어들은 합성 위치를 제안합니다. 그래서 4x240mm2의 구리 구간이 직선 길이에 떨어집니다.. SWA 장갑 변종을 위해 우리는 같은 패키지에 점질, 지구 태그 및 경고 테이프를 인용합니다.

선택 및 시험 요약

  • 마당 아래로 가리는 피더에 대해서는 지하 직접 매장 버전을 지정하고 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배 배
  • SWA 장갑 조립은 XLPE 단열 전력 케이블이 도로 또는 단단한 부위를 통과해야 할 때 대부분의 계약자가 선택하는 변형입니다.
  • 4x240mm2의 구리 샘플은 방광 시험에 사용할 수 있습니다. 그리고 우리는 1미터짜리 SWA 장갑 케이블을 제안과 함께 배송할 수 있습니다.

자주 묻는 질문

질문: 이 케이블은 모래가 없는 땅에 직접 설치할 수 있나요?
A: 예. SWA 갑옷 은 직접 매장 하기 위해 설계 되었기 때문 에 모래 침대 와 경고 테이프 는 대부분의 경로 에 충분 합니다. 날카로운 바위 가 있는 곳 에는 100 mm 가량 가려진 뒷 채울 을 추천 합니다.

질문: 한 드럼에서 얼마나 오래 걸릴 수 있을까요?
A: 4x240mm2 케이블의 500m 드럼 무게는 약 6.8톤입니다. 350m 이상의 당기는 길이는 부각 계획 확정하기 전에 측면 벽 압력과 구부리 반지름에 따라 확인됩니다.

질문: XLPE 단열은 어떤 단회로 온도를 허용합니까?
A: 유도체는 고장 상태에서 최대 5초 동안 250C까지 도달할 수 있으므로 XLPE 벽은 이 구간에 1.7mm로 지정되어 있습니다.

질문: 갑옷은 지구 전도기로 적합합니까?
A: 진열 된 철선 두 끝에서 올바른 글랜드와 구리 링크로 결합되면 지구 연속성을 제공합니다. 우리의 엔지니어는 설계에 대한 결함 전류 등급을 확인합니다.

Q: SWA 장갑 케이블에 지질과 지구 태그를 공급합니까?
네, 우리는 강철 철갑 기질, 구리 지표, 그리고 스테인리스 스틸로 만든 양말과그리고 우리는 4x240mm2 구리 섹션에 대한 방송 전에 점액의 크기를 확인.

경로 길이를 보내십시오. 묻기 깊이와 예상 오류 수준, 그리고 우리의 엔지니어는 섹션 검사를 반환 할 것입니다.이 지하 직접 매장 XLPE 단열 전력 케이블의 드럼 계획과 가격 1 일 이내에.
