제품 상세 정보:
결제 및 배송 조건:
|
| 단열재: | XLPE 절연제 | 칼집: | PVC 또는 난연제 |
|---|---|---|---|
| 기갑: | 철강선 | 스크린: | 구리 테이프 |
| 안 칼집: | PVC | 절연제 스크린: | 반도체 |
| 하이 라이트: | 3Cx185mm2는 전원 케이블을 강탈했습니다,11KV 무장한 전원 케이블,XLPE 단열재는 전기 케이블을 강화했습니다 |
||

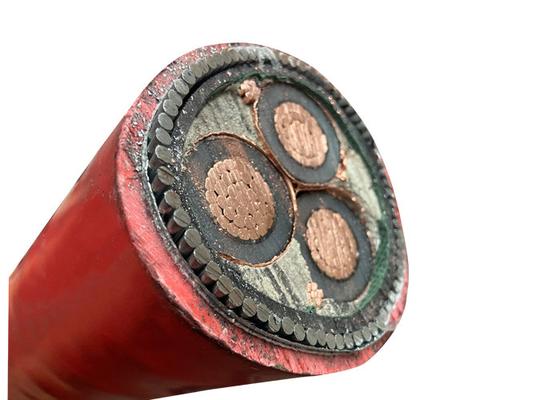

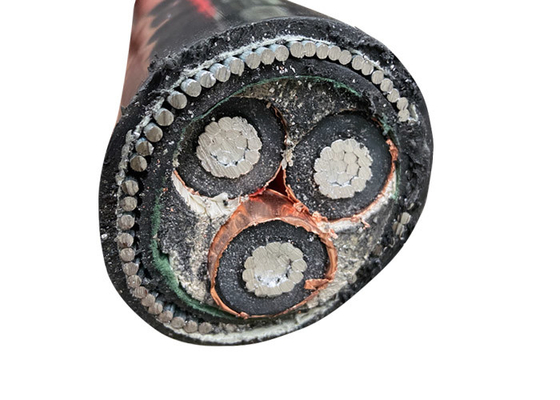

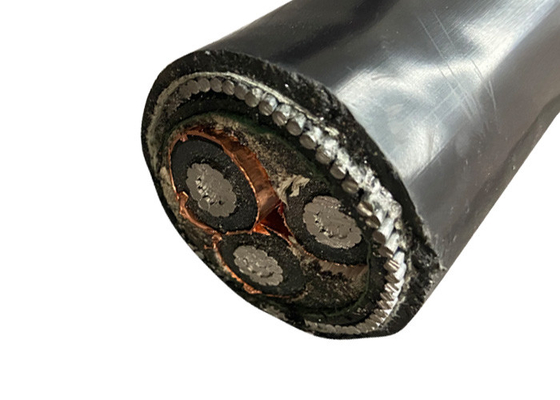

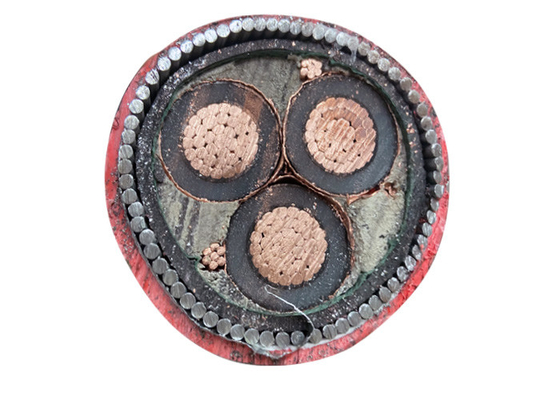

생산품명 : 63.5/11KV 고압 XLPE는 강선 무장한 전원 케이블 3Cx185mm2를 격리했습니다
구조
관리인 : 소형 가닥 구리 /Aluminum 관리인 class2
관리인 스크린 : 반도체
단열재 : XLPE 단열재
단열재 스크린 : 반도체
스크린 : 동 테이프
내부 쉬스 :PVC
무장합니다 :강선
덮개 : PVC 또는 난연제
애플리케이션
중전압 트랜지스터 케이블은 실내에서 그리고 야외에서 전념해서 선택될 수 있습니다. 설치 그러나 전혀 외부 기계적인 힘들 동안 어떤 견인을 지니지 않을 수 있습니다. 자기를 띤 도관에서 단심 케이블을 설치하는 것 허락되지 않습니다.
표준
인터내셔널 : IEC 60502-2, 국제전기기술위원회 60228, ASTM, BS, JS,
케이블 유형 : YJV32-6.35/11KV 3Cx185SQMM
요청하는 대로 BS, DIN과 ICEA와 같은 다른 표준
기술 데이터
정격 전압 : 6.35/11(12)KV
최대 도체 온도 : 일반 (90 OC) 하에, 응급 (130OC) 또는 단락 회로는 5 Ｓ (250C) 불과 조건을 붙입니다.
민. 주위 템프. 설치 뒤에와 케이블이 고정 위치에서 있을 때만, 0 OC
민. 굴곡 반경 : 멀티 코어를 위한 12 Ｘ 케이블 O.D
증명서
CE, 로에스, KEMA와 요구에 있는 더 다른 사람
상용 아이템 : FOB 상하이 공항 또는 요구에 따라서 CIF 공항. MOQ : 800m
지불 기간 : 생산, 배달 전에 70% 전신환 전에 30% 전신환
포장되는 것 : 나무로 된 철 드럼, 필요할 경우에 고객측에 의해 전체 스틸 나무로 된 드럼.
상술
| 기술의 매개 변수 | |||
| YJV32 6/10(12)kV Ref.Specification :IEC 60502-2 | |||
 |
|||
| 1 | 콤팩트한 가닥 구리 관리인 | ||
| 2 | 반도전형 스크린 | ||
| 3 | XLPE 단열재 | ||
| 4 | 반도전형 스크린 | ||
| 5 | 동 테이프 스크린 | ||
| 6 | PVC 내부 쉬스 | ||
| 7 | 강선은 강탈했습니다 | ||
| 8 | PVC 외부 쉬스 | ||
| 종류와 크기 | 12kV,3Cx185mm2 Cu/ XLPE/CTS/PVC/SWA/PVC |
||
| 구조 | |||
| 1 | 관리인 | 꼰 동선 | |
| Nos.of 관리인 단일 와이어 | 부정. | 37 | |
| Max.Conductor 단일 와이어 지름 | 밀리미터 | 2.58 | |
| 관리인 스크린의 두께 | 밀리미터 | 0.7~0.8 | |
| 2 | 단열재 | 돌출성형 XLPE | |
| 노르미날 두께 | 밀리미터 | 3.4 | |
| 어느 지점에서나 민 두께 | 밀리미터 | 2.96 | |
| 단열재 스크린의 두께 | 밀리미터 | 0.7~0.8 | |
| 3 | 금속성 스크린 | ||
| 재료 | 동 테이프 | ||
| 동 테이프 사이즈 : (레이어 Ｘ 위드스트힉네스스) | 밀리미터 | 1x45x0.1 | |
| 4 | 내부 쉬스 | PVC | |
| 공칭 두께 | 밀리미터 | 1.7 | |
| 어느 지점에서나 민 두께 | 밀리미터 | 1.35 | |
| 5 | 무장합니다 | 강선은 강탈했습니다 | |
| 강선 지름 | 밀리미터 | 2.5 | |
| 6 | 외부 쉬스 | PVC | |
| 공칭 두께 | 3.1 | ||
| 어느 지점에서나 민 두께 | 밀리미터 | 2.28 | |
| 대략. 케이블의 지름 | 밀리미터 | 73.7 | |
| 7 | 최소 벤딩 범위 | 밀리미터 | 12 xO.D |
| 8 | 대략. 중량의 케이블 | 킬로그램 / 킬로미터 | 11765 |
| 전기적 특성 | |||
| 1 | 5 minutes,50HZ를 위한 AC 시험 전압 | 21KV/5 분 | |
| 2 | 관리인은 Temp.is 250C를 누전시킵니다 | kA/1S | 34.6 |
| 3 | 200C에 있는 Max.DC 도체 저항 | Ω/km | 0.0991 |
