| 제품 모델: | al/xlpe/sta 케이블 | 지휘자: | 알루미늄 |
|---|---|---|---|
| 단열재: | XLPE | 장갑 소재: | 강철 줄자 |
| 핵심: | 3코어 | 외장 재료: | PVC, 페이, LSOH |
| 인증서: | KEMA, 형식 테스트 | 기준: | IEC, BS는 VDE입니다 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | 3x300 SQMM Steel Tape Armoured Cable,강대 외장 케이블,YJLV22 Steel Tape Armoured Cable |
||
고위험의 산업환경에서 (철강공장에서 지하 전력망에 이르기까지) 전기 신뢰성은 운영의 연속성과 안전성에 직접적인 영향을 미친다.상하이 첸후아 케이블 그룹은 YJLV22 3x300 스틸 테이프 장갑 (STA) 케이블로 미션 크리티컬 탄력성을 설계합니다., 알루미늄 전도기, XLPE 단열, 극한 조건에서 35kV 전력 전송을 위한 삼중 보호.
첸후아의 STA 장갑 케이블은 산업적 위험을 극복하기 위해 세심한 층 구조를 배포합니다.
| 매개 변수 | YJLV22 3x300 사양 | 산업의 장점 |
|---|---|---|
| 전압 등급 | 3.6kV~35kV (U)m=40.5kV) | HV 서브 스테이션 및 재생 가능한 네트워크를 지원합니다 |
| 현재 부하 | 630A+ (토양, 90°C 환경) | 표준 PVC 케이블에 비해 30% 더 높은 용량 |
| 굽는 반지름 | 케이블 직경 15 × | 혼잡 한 수로 에서 설치 를 보다 쉽게 하는 것 |
| 테스트 전압 | 63kV/5min (IEC 60502) | 오류 용도 안전 범위를 초과 |
| 온도 범위 | -20°C ~ +90°C (결정) | 북극 광산에서 사막 태양광 농장까지 중단 없이 운영 |

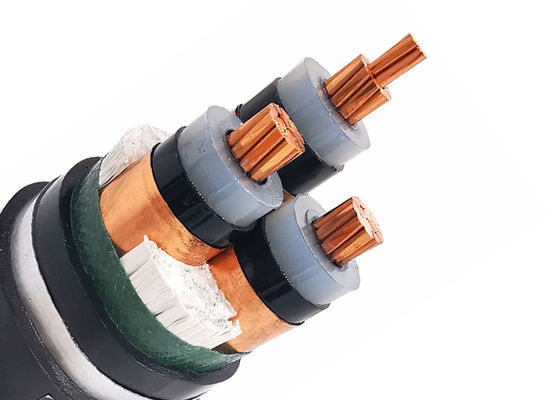

건축물
AL/XLPE/STA/PVC 장갑 전기 케이블
- IEC 60228에 따라 원형 벗은 알루미늄 코어
- 내부 반도체층
- 코어 단열 XLPE
- HD 308 S2에 따라 색상 코드
- 외부 반도체층
- 반도체 테이프
- 구리 테이프 스크린
- 필러
- PVC 내부 껍질
- 가연제철 테이프 장갑 (STA)
- PVC 외부 껍질 (붉거나 검은색)
코드 이름:
YJ: XLPE 단열
L: 알루미늄 전도기
V: PVC 껍질
32:제철선 장갑 3심
22철강 테이프 장갑 3 코어
72: 알루미늄 철갑1 코어
62: 스테인리스 스틸 테이프 장갑 ‧ 1 코어
ZR: 불에 저항합니다.
적용
35kV 이하의 등급 전압의 전력 전송 및 유통 선에 사용됩니다.
고전압 및 중전압 전력 케이블은 지상, 내부 및 외부 시설, 야외, 케이블 채널, 물,케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
PVC 단열 전력 케이블과 비교하면 xlpe 전력 케이블은 우수한 전력, 메커니즘, 열 및 노화 저항성환경 스트레스 저항성 및 화학적 부식 저항성, 그러나 또한 간단한 구조, 가벼운 무게, 방치 하락에 대한 제한이 없으며 장기 작업에 대한 높은 온도 허용.
| MV ((11kv 15kv 33kv) 전력 케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 |
| 큐 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJLV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
표준
국제: IEC 60502, IEC 60228
중국: GB/T 12706
요청에 따라 BS, DIN 및 ICEA와 같은 다른 표준
기술 데이터:
최대 전도기 온도: 정상 (90°C), 비상 (130°C) 또는 단회로 조건에서 5초 (250°C) 이상
최소 환경 온도 0OC, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 단핵에 15 x 케이블 O.D
멀티 코어용 12 x 케이블 O.D
| 시험 전압 | 6 / 10 kV | [kV] | 21 / 5 분 |
| 12 / 20 kV | [kV] | 42 / 5 분 | |
| 18 / 30 kV | [kV] | 63 / 5 분 | |
| 온도 범위 | 움직이고 있다 | -5°C ~ +70°C | |
| 고정 | -20°C ~ +70°C | ||
| 작동 온도 | 단회로 | °C | 250 |
| 단회로 시간 | 최대 | [초] | 5 |
| 굽기 반지름 | 미니 | x 지름 | 15 |
| 발화성 | 표준 | EN 60332-1-2 |
인증서
ISO,CE, KEMA,IEC, RoHS, CCC, P3C 및 요청에 따라 더 많은 다른
