제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 고함장 장갑 CU 케이블 | 단열재: | XLPE |
|---|---|---|---|
| 기갑부대: | AWA | 지휘자: | 구리 |
| 칼집: | PVC, 페이, LSOH | 핵심: | 한 핵심 |
| 기준: | IEC, BS는 VDE입니다 | 보증: | 2년 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | XLPE 절연 아머드 전기 케이블,구리 스크린 아머드 전기 케이블,고압 아머드 전기 케이블 |
||

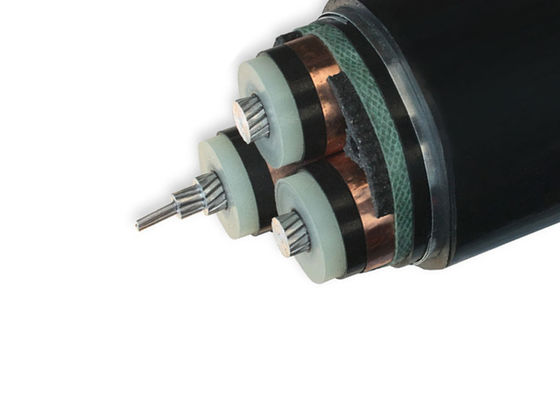

현대적인 인프라의 척추인 변압기부터 지하 전력망까지 신뢰성은 선택의 여지가 아니라 의무입니다.상하이 첸후아 케이블 그룹은 이 요구에 대응하여 구리 스크린과 XLPE 단열을 갖춘 첨단 알루미늄 장갑 전기 케이블을 생산했습니다.가장 어려운 환경에서 고전압 (11kV-33kV) 전력 전송을 위해 설계되었습니다.
극한 조건에 대비할 수 있는 견고한 건축물:
비교할 수 없는 성능 메트릭스:
비용 효율적인 장수성:
지하 전력망: 도시 전력시설용 철강 테이프 장갑 (YJV22/YJLV22)
쉐냐의 케이블은 다음과 같습니다.
고전압 장갑 전력 케이블 전력 케이블 세부 사항
YJ: XLPE 단열
V: PVC 껍질
32:제철선 장갑 3심
22철강 테이프 장갑 3 코어
72: 알루미늄 철갑1 코어
62: 스테인리스 스틸 테이프 장갑 ‧ 1 코어
ZR: 불에 저항합니다.
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
| MV ((11kv 15kv 33kv) 전력 케이블 | ||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 |
| 큐 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | ||
| 알 코어 | ||
| YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJLV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | ||
| YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 |
||
적용:
a. 트랜스포머 스테이션, 스위치 블록, 전기 발전소 및 산업 시설에서 사용됩니다. 지상, 내부 및 외부 시설, 야외,케이블 채널에서, 물, 케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
b. 외부 충격의 영향을 피하기 위해, 접착 반도체 층은 컨센트릭 구리 전도체와 함께 전도기와 단열 사이에 튀겨집니다.전기장 제한 및 부분 방출에 대한 저항을 보장합니다..
c. 전체 운용 기간 동안 일정한 매우 낮은 다이 일렉트릭 손실 인수와 XLPE 재료의 우수한 단열 특성으로 인해,반도체 소재의 내부와 외부 스크린과 함께 길이로 단단하게 접힌 (한 과정으로 진압), 케이블은 높은 운영 신뢰성을 가지고 있습니다.
건축물
| 지휘자: | 큐 원형 알루미늄, 다중 유선 가닥 밀집 (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295에 따라 2 클래스 |
| 내부 화면: | 선도체에 부착된 반도체 피부 |
| 단열: | XLPE (교차 연계 폴리에틸렌, 최근 표지: PE-X) 화합물 DIX 8 HRN HD 620 S1 ili 2XI1 acc. DIN VDE 0207 dio 22 |
| 외부 화면: | 절연에 부착된 반도체 피부, 절연으로 길쭉한 접합 (+반도체 소재 테이프) |
| 콘덕터 스크린: | 금속 테이프, 반전선으로 싸여 |
| 필러: | 필러스트립, 가재 또는 종이 |
| 포장: | 직무용 포장 테이프 또는 불 retardant 또는 방수 |
| 안쪽 덮개: | 엑스트루레이드 PVC |
| 갑옷: | 알루미늄 와이어 |
| 전체 껍질 | 폴리바이닐클로라이드 (PVC) 또는 FR-PVC, PE, LSOH |
| 껍질 색 | 검은색, 빨간색 또는 주문 |
기술 매개 변수
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 껍질 두께 | 장갑 철자 | 껍질 두께 | 대략. 과다 복용 |
대략. 무게 |
최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24시간 24시간52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
포장 및 운송
모든 케이블은 수출을 위해 잘 포장되어 있으며 목재 드럼 또는 목재 및 철강 드럼에 의해 보호됩니다. 포장 재료는 케이블의 무게와 크기에 따라 다릅니다.잘 포장 된 케이블 배 배 배가 바다 항구에 전송 된 후, 그들은 20 FT 컨테이너 또는 40 FT 컨테이너에 로드됩니다. 모든 케이블 드럼은 확실하게 안전 벨트에 의해 고정됩니다.컨테이너의 크기는 전체 로딩 화물의 무게에 따라 또는 고객의 요구에 따라 선택됩니다..
