제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 장갑 구리 케이블 | 지휘자: | 구리 |
|---|---|---|---|
| 단열재: | XLPE | 기갑부대: | AWA, 알루미늄 와이어 |
| 핵심: | 하나의 핵 | 칼집: | PVC, 페이, LSOH |
| 표준: | IEC, BS는 VDE입니다 | 보증: | 2년 |
| 법인: | 상하이 성화 | 브랜드: | Sh 케이블 |
| 강조하다: | 33kV 단일 코어 장갑 전력 케이블,구리 XLPE 단열 장갑 전력 케이블,33kV 장갑 전력 케이블 |
||

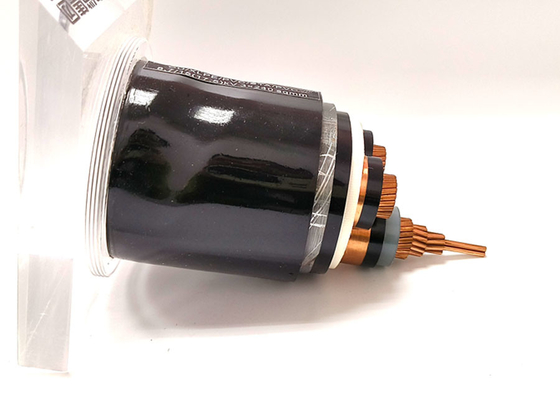

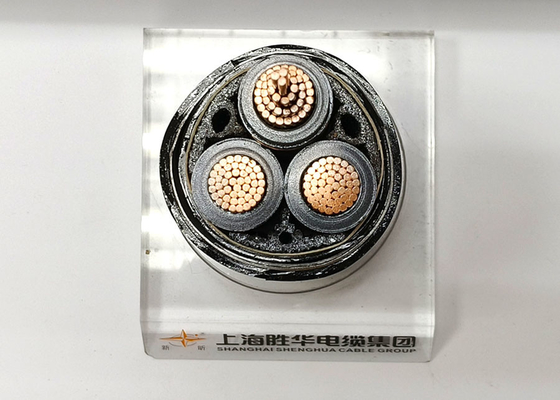

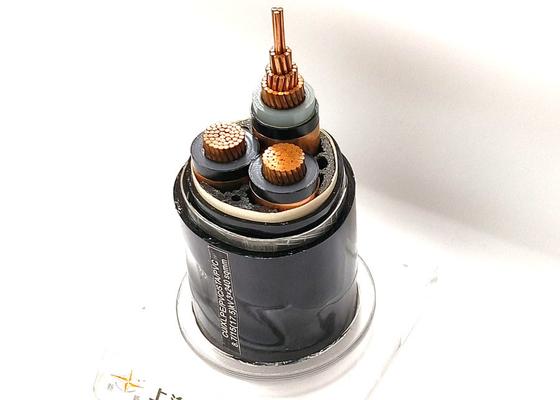

케이블 세부 정보:
| 지휘자: | Cu 둥근 선도자, 다선 줄이 밀집 (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295에 따라 2 클래스 |
| 내부 화면: | 선도체에 부착된 반도체 피부 |
| 단열: | XLPE (교차 연쇄 폴리에틸렌, 최근 표지: PE-X) 화합물 DIX 8 HRN HD 620 S1 ili 2XI1 acc. DIN VDE 0207 dio 22 |
| 외부 화면: | 절연에 부착된 반도체 피부, 절연으로 길쭉한 접합 (+반도체 소재 테이프) |
| 지휘자화면: | 금속 테이프, 반전선으로 싸여 |
| 필러: | 필러스트립, 가재 또는 종이 |
| 포장: | 직무용 포장 테이프 또는 불 retardant 또는 방수 |
| 안쪽 덮개: | 엑스트루레이드 PVC |
| 갑옷: | 알루미늄 와이어 |
| 전체 껍질 | 폴리바이닐클로라이드 (PVC) 또는 FR-PVC, PE, LSOH |
| 껍질 색 | 검은색, 빨간색 또는 주문 |
적용:
a. 트랜스포머 스테이션, 스위치 블록, 전기 발전소 및 산업 시설에서 사용됩니다. 지상, 내부 및 외부 시설, 야외,케이블 채널에서, 물, 케이블이 더 큰 기계적 스트레스와 팽창 스트레스에 노출되지 않는 조건에서.
b. 외부 충격의 영향을 피하기 위해, 접착 반도체 층은 컨센트릭 구리 전도체와 함께 전도기와 단열 사이에 튀겨집니다.전기장 제한 및 부분 방출에 대한 저항을 보장합니다..
c. 전체 운용 기간 동안 일정한 매우 낮은 다이 일렉트릭 손실 인수와 XLPE 재료의 우수한 단열 특성으로 인해,반도체 소재의 내부와 외부 스크린과 함께 길이로 단단하게 접힌 (한 과정으로 진압), 케이블은 높은 운영 신뢰성을 가지고 있습니다.
표준:
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다른 표준들BS,DIN 및 요청에 따라 ICEA
사양
| MV ((6~35kV) 전력 케이블 | |||
| 모델 및 설명 Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | 핵의 번호 | 유도체의 가로단 면적 (mm2) | |
| xlpe 단열 | 1 코어 3 코어 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 평방 밀리미터 | |
| 큐 코어 | 알 코어 | ||
| YJV, N2XSY;PVC로 덮인 전력 케이블 | YJLV, NA2XSY; PVC로 덮인 전력 케이블 | ||
| YJV22;강철 테이프 장갑,PVC 껍질 전력 케이블 | YJLV22;강철 테이프 장갑,PVC 가루 전력 케이블 | ||
| YJV32,YJV42;강철선 장갑,PVC 껍질 전력 케이블 | YJLV32,YJLV42; 철선 장갑,PVC 껍질 전력 케이블 | ||
| pvc 단열 | |||
| 큐 코어 | 알 코어 | ||
| VV ((VY);PVC ((PE)) 가루가 있는 전력 케이블 | VLV (VLY);PVC (PE) 가루로 된 전력 케이블 | ||
| VV22 ((VV23);강철 테이프 장갑,PVC ((PE)) 가장 된 전력 케이블 | VLV22 ((VLV23);강철 테이프 장갑,PVC ((PE)) 가장 된 전력 케이블 | ||
| VV32 ((VV33),VV42 ((VV43);강무선 장갑,PVC ((PE)) 가루 된 전력 케이블 | VLV32 ((VLV33), VLV42 ((VLV43);강철선 장갑,PVC ((PE)) 뚜?? 가 있는 전력 케이블 | ||
기술 데이터
최대 전도기 온도: 정상 (90°C위기 상황 (130°C또는 5초 이상 단축 (250°C) 조건.
최소 온도0°C, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 20 x 케이블 오디 단핵 비 장갑 케이블
15 x 단핵 장갑 케이블의 케이블 O.D.
15 x 케이블 O.D 다핵 비 장갑 케이블
12 x 케이블 O.D 다핵 장갑 케이블
인증서
ISO,CE, KEMAIEC,RoHS, CCC,P3C그리고 요청에 따라 더 많은
주문
가등전압
적용 표준:IEC/BS/UL/GB
원자력
선도자 크기 $ 건설
단열의 종류
장갑 또는 무장 장갑의 경우 장갑의 종류와 재료
껍데기 의 필요성
케이블 길이 및 포장 요구 사항
다른 요구 사항
기술 매개 변수
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 껍질 두께 | 장갑 철자 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24시간 24시간52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
포장 및 운송
모든 케이블은 잘 포장되어 있고 나무 드럼이나 목재와 철강 드럼으로 보호됩니다.
포장 재료는 케이블의 무게와 크기에 달려 있습니다.
좋은 정보, 제조업체 정보, 그리고 고객의 정보는 각 크기의 드럼에 단단히 인쇄되어 있습니다.
잘 포장 된 케이블 배구 를 해상 항구 로 보내면 20 FT 컨테이너 나 40 FT 컨테이너 에 로드 됩니다. 모든 케이블 배구 는 안전 벨트 로 단단히 고정 되어 있습니다.해상 운송 중 이동이 없습니다..
컨테이너의 크기는 전체 로딩 된 물품의 무게 또는 고객의 요구 사항에 따라 선택됩니다.
서비스
* 우리는 중국에서 가장 큰 전기 케이블 및 전력 케이블 제조업체 중 하나이며 20 년 이상의 생산 및 마케팅 경험을 가지고 있습니다.
* 우리는 OEM를 받아 들입니다. 케이블 크기와 재료는 사용자 정의됩니다.Ur 자신의 로고와 자신의 디자인은 환영합니다. 우리는 귀하의 요구 사항과 설명에 따라 생산합니다.
* 더 많은 제품 정보에 대한 문의를 보내 주시기 바랍니다 우리는 12 시간 내에 피드백을 제공합니다.
