제품 상세 정보:
결제 및 배송 조건:
|
| 정량 전압: | 5.8/10kV 또는 6.35/11kV | 도체 유형: | 연선(클래스 2) |
|---|---|---|---|
| 핵심 마크: | 번호 또는 색상 스트립 | 칼집 마크: | 잉크 인쇄 또는 엠보싱 |
| 드럼 길이: | 500m 또는 요청에 따라 | 외부 쉬스 색: | 검은색 또는 주문 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | 3 코어 XLPE 단열 전력 케이블,단일 코어 XLPE 단열 전력 케이블,N2XSY XLPE 단열 전력 케이블 |
||

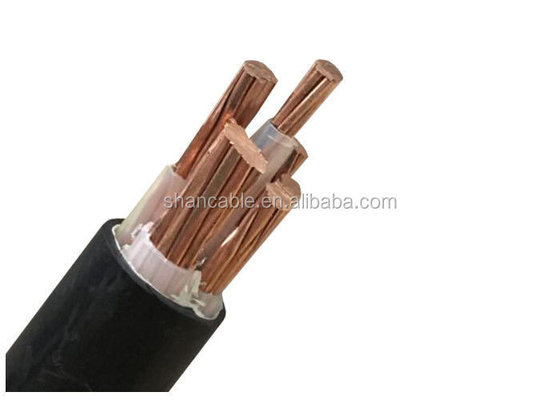

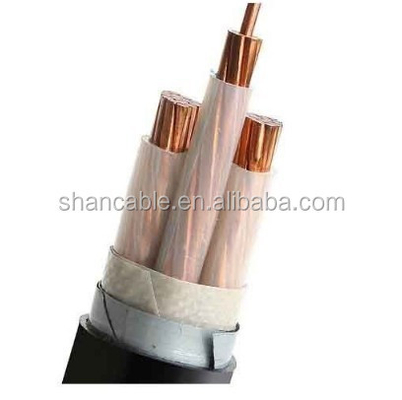

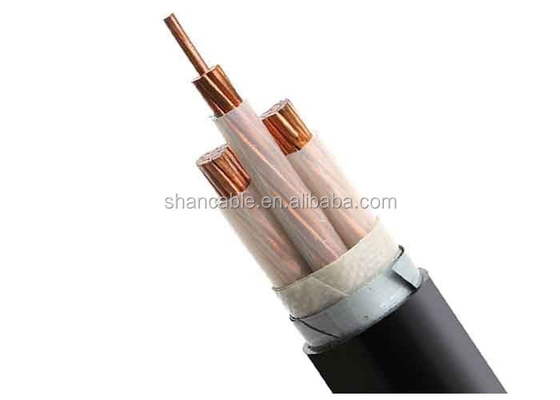

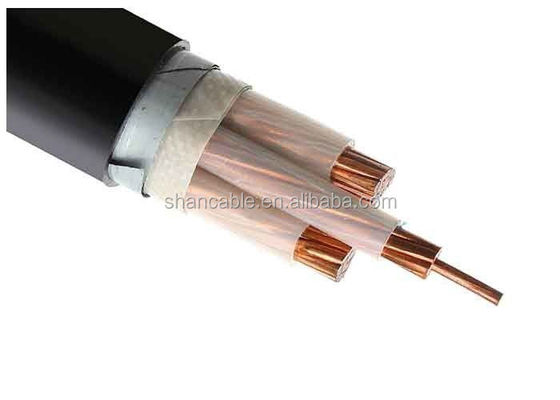

중압 XLPE 단열 전원 케이블 단일 코어 / 3 코어 구리 전도기 XLPE 단열 케이블 N2XSY
XLPE 단열 전력 케이블 건설:
| 지휘자 | IEC 60228 제2급에 따른 구리 전도기 |
| 원형 또는 모양의 선도기 | |
| 단열 | XLPE (크로스 링크드 폴리에틸렌) 90°C,많은 색상 선택 |
| 금속 스크린 선택 | 구리 테이프 또는 구리 와이어 넥팅 선택 사항 |
| 껍질 | PVC 또는 FR-PVC 타입 ST2 ~ IEC 60502, 검은색 또는 빨간색 또는 사용자 정의 |
기술 매개 변수:
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24시간 24시간52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24시간 24시간52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
주문 조언
가등전압
적용 표준: IEC/BS/UL/GB
원자력
선도자 크기와 구조
단열의 종류
장갑 또는 무장 장갑의 경우 장갑의 종류와 재료
껍데기 의 필요성
케이블 길이 및 포장 요구 사항
다른 요구 사항
기술 데이터:
가등전압 5.8/10kV 또는 6.35/11kV 저전압
최대 전도기 온도: 정상 (90°C), 비상 (130°C) 또는 단회로
5초 (250°C) 이상
최소 환경 온도 0OC, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 20 x 케이블 오드 장갑 없이 단일 코어
장갑 없이 멀티 코어를 위한 15 x 케이블 O.D
15 x 케이블 O.D. 장갑과 단일 코어
12 x 케이블 O.D 장갑과 함께 멀티 코어
표준:
국제: IEC 60502, IEC 60228, (FR 타입만을 위한 IEC 60332-3)
중국: GB/T 12706 (FR형만 적용되는 GB/T 18380-3)
요청에 따라 BS, DIN, VDE 및 ICEA와 같은 다른 표준
설치
1설치 온도는 20°C를 넘지 않아야합니다. 주변 온도가 0°C보다 낮다면 케이블을 미리 가열해야합니다.
2케이블의 굽기 반지름은 8배 이상 안 됩니다.
포장 및 운송:
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 준수하는 것이 항상 최우선 과제입니다..
케이블은 목재 스릴, 유선 상자 및 코일에서 공급됩니다. 케이블 끝은 습기에 대한 케이블 끝을 보호하기 위해 BOPP 자기 접착 테이프와 비 히그로스코피식 밀폐 캡으로 밀폐됩니다.요구되는 표시는 고객의 요구에 따라 기상 방지 물질로 드럼의 외부에 인쇄되어야 합니다..
