제품 상세 정보:
결제 및 배송 조건:
|
정량 전압: | 26/35KV | 단열재 색: | 자연 또는 맞춤형 |
---|---|---|---|
핵심 무인도: | 3 개의 코어 또는 숫자가있는 색상 스트립 | 케이블 마크: | 엠브로싱 |
외부 쉬스 색: | 검은색 또는 주문 | 드럼 길이: | 드럼 당 300m |
패킹 방식: | 강철 나무 드럼/ 전체 나무 드럼/ 전체 금속 드럼 | 항구: | 상하이 공항 |
드럼 크기: | 2240mm (높이) * 2240mm (길이) * 1400 mm (너비) | 법인: | 성화 그룹 |
브랜드: | Sh 케이블 | ||
강조하다: | 알루미늄 선도자 XLPE 전력 케이블,엠보싱 마킹 XLPE 전력 케이블 |

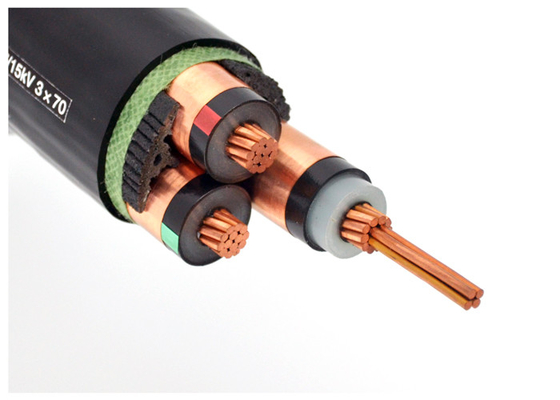

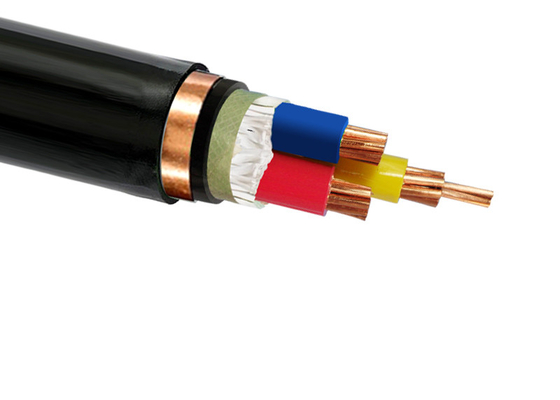

중압 구리 또는 알루미늄 도체 XLPE 절연 케이블 엠보싱 마킹
유틸리티, 재생 에너지 및 산업용 그리드를 위한 원스톱 인프라
글로벌 에너지 네트워크가 더 높은 전압과 스마트 그리드로 확장됨에 따라 Shanghai Shenghua Cable은 0.6/1kV ~ 35kV에 걸쳐 포괄적인 XLPE 케이블 시스템을 제공하며, 저전압 배전, 중전압 변전소 및 고전압 전송 회랑을 연결하도록 설계되었습니다. CE + CCC 이중 인증과 IEC 60502-2, GB/T 12706 및 KEMA 표준을 준수합니다.
당사의 케이블은 국경 간 전력 프로젝트를 배포하는 EPC에 대한 호환성 위험을 제거합니다.
전 세계 고위험 프로젝트에서 검증됨:
응용 분야: XLPE 절연 케이블은 정격 전압 26/35kV에서 전력 분배 및 전송 라인으로 사용됩니다.
구조:
도체 | IEC 60228, Class 2에 따른 구리 도체 |
원형 또는 성형 도체 | |
유연한 도체(class 5) 선택 사항. | |
절연 | 90℃로 정격된 XLPE(가교 폴리에틸렌), 다양한 색상 선택 가능 |
금속 스크린 선택 사항 | 구리 테이프 또는 구리선 브레이딩 선택 사항 |
외피 | PVC 또는 FR-PVC 유형 ST2 (IEC 60502), 검정색 또는 빨간색 또는 맞춤형 |
주문 조언
정격 전압
응용 표준: IEC/BS/UL/GB
코어 수
도체 크기 및 구조
절연 유형
아머 또는 비아머. 아머인 경우 아머 유형 및 재료
외피 요구 사항
케이블 길이 및 포장 요구 사항
기타 요구 사항
기술 데이터: 정격 전압: 26/35kV 중전압
최대 도체 온도: 정상(90℃), 비상(130℃) 또는 단락 시 5초 이내(250℃) 조건.
최소 주변 온도 0 OC, 설치 후 케이블이 고정된 위치에 있을 때만
최소 굽힘 반경: 아머가 없는 단심의 경우 20 x 케이블 OD
아머가 없는 다심의 경우 15 x 케이블 OD
아머가 있는 단심의 경우 15 x 케이블 OD
아머가 있는 다심의 경우 12 x 케이블 OD
표준: 국제: IEC 60502-2, IEC 60228, (FR 유형의 경우 IEC 60332-3)
중국: GB/T 12706, (FR 유형의 경우 GB/T 18380-3)
요청 시 BS, DIN, VDE 및 ICEA와 같은 기타 표준
기술 매개변수:
공칭 도체 단면 | 도체 가닥 수/직경 | 절연 두께 | 외피 두께 | 대략적인 OD |
대략. 무게 |
최대 D.C 도체 저항(20℃) | 테스트 전압 A.C | 전류 정격 | |
mm2 | pc/mm | mm | mm | mm | kg/km | Ω /km | kV/5분 | 공기 중(A) | 토양 중(A) |
1 × 50 | 10/2.52 | 10.5 | 2.2 | 39.0 | 1758 | 0.387 | 91 | 220 | 215 |
1 × 70 | 14/2.52 | 10.5 | 2.4 | 41.0 | 2038 | 0.268 | 91 | 270 | 265 |
1 × 95 | 19/2.52 | 10.5 | 2.4 | 42.0 | 2355 | 0.193 | 91 | 330 | 315 |
1 × 120 | 24/2.52 | 10.5 | 2.4 | 44.0 | 2666 | 0.153 | 91 | 375 | 360 |
1 × 150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 91 | 425 | 400 |
1 × 185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 91 | 485 | 455 |
1 × 240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 91 | 560 | 525 |
1 × 300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 91 | 650 | 595 |
1 × 400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 91 | 760 | 680 |
1 × 500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 91 | 875 | 775 |
1 × 630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 91 | 1000 | 875 |
1 × 800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 91 | 1130 | 970 |
1 × 1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 91 | 1250 | 1060 |
3 × 50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 91 | 185 | 200 |
3 × 70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 91 | 230 | 250 |
3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 91 | 280 | 300 |
3 × 120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 91 | 310 | 330 |
3 × 150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 91 | 360 | 380 |
3 × 185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 91 | 400 | 425 |
3 × 240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 91 | 470 | 490 |
3 × 300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 91 | 540 | 555 |
3 × 400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 91 | 610 | 625 |
포장 및 배송: 구매 주문서에 따라 가장 엄격한 배송 일정을 충족할 수 있습니다. 케이블 배송 지연은 전체 프로젝트 지연 및 비용 초과로 이어질 수 있으므로 마감일 준수가 항상 최우선 순위입니다.
케이블은 나무 릴, 골판지 상자 및 코일로 공급됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 필요한 표시는 고객의 요구 사항에 따라 드럼 외부의 내후성 재료로 인쇄해야 합니다.
애프터 서비스 약속: Shanghai Shenghua Cable (Group)은 "최고의 기업을 위해 노력하고, 최고의 제품을 생산하고, 최고의 서비스를 제공하고, 최고의 브랜드를 구축"하는 Shenghua의 신조를 가지고 있으며, 품질 우선 정책을 고수하고, 상품의 고품질 및 무결함을 달성하기 위해 노력합니다. 따라서 모든 고객은 Shenghua Cable의 우수한 품질과 완벽한 서비스로부터 완전히 혜택을 받을 수 있습니다. 한편, 우리는 "최선을 다하고, 상호 이익을 얻는" Shenghua 정신을 준수하며, 모든 고객과 장기적이고 안정적인 관계를 구축하고자 합니다. 이에, 우리는 다음을 보장합니다.
1. 고객은 신입니다. 우리는 모든 고객, 모든 협력을 마음으로 소중히 여길 것입니다.
2. 무료 사전 판매 서비스. 우리는 각 고객에게 최고의 제안을 제공할 것입니다.
3. 좋은 판매 서비스. 우리는 고객과의 협력 관계를 구축할 때 무료 관련 제품 작동, 유지 관리 팁 및 설치 시운전 기술 자문 서비스를 제공할 것입니다.
4. 사려 깊은 애프터 서비스. 당사 제품은 PICC(중국 인민 보험 회사)에서 보증합니다. 우리는 설치 후 12개월 이내에 무료 유지 보수 및 디버깅을 제공합니다(잘못된 사용 제외).
5. 우리는 상하이에서 24시간 이내, 다른 지역에서 72시간 이내에 문제를 해결할 것을 보장합니다.
6. 24시간 핫라인 전화 서비스. 우리는 귀하의 질문에 적시에 답변할 전문 담당자를 임명할 것입니다.
우리는 항상 "품질은 생명선이고, 서비스는 통과권"이라고 굳게 믿으며, 이는 우리를 더욱 가깝고 긴밀하게 만들 것입니다!
Shanghai Shenghua Cable (Group) Co., Ltd.
자주 묻는 질문
Q: 견적을 받는 데 얼마나 걸립니까?
A: 대부분의 견적은 24시간 이내에 반환되지만, 특수 구조의 경우 며칠 더 걸릴 수 있습니다.
Q: 귀사 제품은 어떤 보증을 제공합니까?
A: SHAN 케이블은 당사의 모든 제품, 전선 케이블 등이 결함이 없음을 보장합니다. 양 당사자가 합의한 품질을 충족하지 못하는 제품은 회수합니다. 구체적인 조건은 다음과 같습니다.
1. 우리는 구매 주문에 따라 공급된 상품이 계약에 명시된 보증 기간의 요구 사항을 준수하고, 자체 운반 배전망의 케이블 및 전선 조달을 위해
2. 이 사양에 따라 제조되며 상품은 새롭고, 사용되지 않았으며, 최신 또는 현재 모델일 것입니다. 우리가 선택되면 계약의 요구 사항에 따라 상품을 엄격하게 공급할 것입니다.
3. 보증은 상품 또는 그 일부가 SCC에 표시된 최종 목적지에 인도되고 수락된 후 12개월 동안 또는 원산지 국가의 항구 또는 적재 장소에서 선적일로부터 18개월 동안 유효하며, 이 중 먼저 완료되는 기간을 적용합니다.
4. 보증 기간 동안 구매자는 상품 품질에 문제가 있는 경우 서면 또는 대리인을 통해 제조업체에 직접 선언할 수 있습니다. 제조업체는 합리적인 시간 내에 수리 또는 교체를 수행하고 이에 관련된 모든 비용을 부담합니다.
Q: 전선 및 케이블 외에 다른 제품도 판매합니까?
A: 전선 및 케이블이 우리의 강점이지만, 커넥터, 케이블 어셈블리 및 케이블 도구도 판매합니다. 당사 제품은 전 세계 여러 시장에 서비스를 제공합니다.
