제품 상세 정보:
결제 및 배송 조건:
|
| 모델 타입: | CU/XLPE/SWA/PVC 케이블 | 정량 전압: | 1 킬로볼트 |
|---|---|---|---|
| 단열재: | XLPE | 지휘자: | CU, 구리 |
| 기갑부대: | SWA, 강철 와이어 기갑 | 크기: | 1~ 630mm2 |
| 핵심: | 4 핵심 | 외장 재료: | PVC, 페이, LSOH |
| 표준: | IEC / BS /는 / VDE입니다 | 보증: | 2년 |
| 무료샘플: | 평가 가능 | 법인: | 성화 그룹 |
| 브랜드: | Sh 케이블 | ||
| 강조하다: | 1KV SWA 장갑 전기 케이블,4 코어 SWA 장갑 전기 케이블,전기 SWA 장갑 케이블 |
||
전 세계 산업에 전력 공급: Shenghua Cable의 XLPE 아머 케이블 혁신
탄력적이고 지속 가능한 인프라를 요구하는 시대에 Shenghua Cable (Group) Co., Ltd.는 전기 솔루션 분야의 글로벌 선구자입니다. 28년간의 전문 지식과 중국 전역의 6개 제조 기지를 갖춘 Shenghua는 중국 케이블 산업에서 2위를 차지하며 호주, 칠레, EU를 포함한 60개 이상의 국가에 수출합니다. 당사의 1KV SWA 아머 케이블은 극도의 신뢰성, 안전성 및 친환경성을 위해 최첨단 엔지니어링을 구현합니다.
Shenghua의 4 코어 1KV SWA 아머 케이블을 사용하는 이유는 무엇입니까?
최대 내구성을 위한 고급 구조
인증된 글로벌 규정 준수
Shenghua 케이블은 국제 표준을 초과합니다:
기술적 우수성
주요 부문 전반의 응용 분야
공항에서 스마트 그리드까지:
Shenghua의 경쟁력 있는 가치 제안

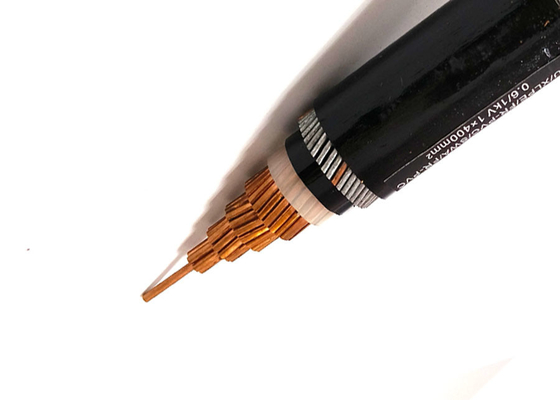

구조
| 도체 | IEC 60228에 따른 컴팩트 연선 구리 도체, Class 2 |
| IEC 60228에 따른 원형 단선 구리 도체, Class 1 | |
| 절연 | XLPE(가교 폴리에틸렌) |
| 충전재 | 충전 스트립, 실 또는 종이 |
| 래핑 테이프 | 부직포 |
| 내부 피복 | 압출 PVC |
| 아머 | 강선 또는 강철 테이프 또는 알루미늄 테이프(선택 사항) |
| 전체 피복 |
PVC 또는 PE 또는 LSOH |
응용 분야
35kV 이하의 전압으로 전력 전송 및 배전선에 사용됩니다. PVC 절연 전력 케이블과 비교하여 xlpe 전력 케이블은 우수한 전기, 기계, 내열성 및 내노화성, 환경 응력 저항성 및 화학적 부식 저항성뿐만 아니라 단순한 구조, 경량, 설치 드롭 제한 없음, 장기간 작업에 대한 고온 허용 오차를 자랑합니다.
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
요청 시 BS, DIN 및 ICEA와 같은 기타 표준
기술 데이터
정격 전압: 0.6/1kV
최대 도체 온도: 정상(90°C), 비상(130°C) 또는 단락 시 5초 이하(250°C)
최소 주변 온도 0°C, 설치 후 케이블이 고정된 경우에만 해당
최소 굽힘 반경: 단심 비아머 케이블의 경우 20 x 케이블 O.D
단심 아머 케이블의 경우 15 x 케이블 O.D
다심 비아머 케이블의 경우 15 x 케이블 O.D
다심 아머 케이블의 경우 12 x 케이블 O.D
사양
| 공칭 도체 단면 |
가닥 No./Dia. 도체 |
절연 두께 | 내부 피복 두께 | 아머 와이어 직경 | 피복 두께 | 대략적인 O.D. |
대략. 무게 |
최대 D.C 도체 저항(20℃) | 테스트 전압 A.C | 전류 정격 | |
| mm2 | pc/mm | (mm) | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 중(A) | 토양 중(A) | 4 × 4 |
| 7/0.85 | 0.7 | 1.0 | 2.0 | 1.0 | 1.6 | 699 | 4.61 | 3.5 | 570 | 45 | 4 × 6 |
| 7/1.04 | 0.7 | 1.0 | 2.0 | 1.8 | 1.6 | 820 | 3.08 | 3.5 | 570 | 57 | 4 × 10 |
| 7/1.38 | 0.7 | 1.0 | 2.0 | 1.8 | 1.6 | 1233 | 1.83 | 3.5 | 570 | 77 | 4 × 16 |
| 7/1.78 | 0.7 | 1.0 | 2.0 | 3.15 | 1.6 | 1550 | 1.15 | 3.5 | 570 | 105 | 125 |
| 7/2.14 | 0.9 | 1.0 | 2.0 | 3.15 | 1.6 | 2036 | 0.727 | 3.5 | 570 | 125 | 155 |
| 7/2.52 | 0.9 | 1.0 | 2.0 | 1.6 | 32.5 | 2501 | 0.524 | 3.5 | 570 | 155 | 4 × 50 |
| 10/2.52 | 1.0 | 2.0 | 2.0 | 1.6 | 1.6 | 3064 | 0.387 | 3.5 | 570 | 185 | 4 × 70 |
| 14/2.52 | 1.1 | 1.2 | 2.0 | 1.6 | 37.0 | 3974 | 0.268 | 3.5 | 570 | 225 | 4 × 95 |
| 19/2.52 | 1.1 | 1.2 | 2.5 | 1.6 | 43.0 | 5032 | 0.193 | 3.5 | 570 | 270 | 4 × 120 |
| 24/2.52 | 1.2 | 2.5 | 2.5 | 3.2 | 3.2 | 6327 | 0.153 | 3.5 | 570 | 310 | 4 × 150 |
| 30/2.52 | 1.4 | 2.5 | 2.5 | 3.2 | 51.0 | 7765 | 0.124 | 3.5 | 570 | 345 | 4 × 185 |
| 37/2.52 | 1.6 | 3.15 | 2.5 | 3.2 | 56.0 | 9205 | 0.0991 | 3.5 | 570 | 390 | 4 × 240 |
| 48/2.52 | 1.7 | 1.4 | 2.5 | 3.2 | 62.0 | 11444 | 0.0754 | 3.5 | 570 | 450 | 4 × 300 |
| 61/2.52 | 1.8 | 1.6 | 3.15 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 570 | 515 | 4 × 400 |
| 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 570 | 19673 | 0.0470 | 3.5 | 570 | 575 | 포장 및 배송 |
케이블은 나무 릴, 골판지 상자 및 코일로 공급됩니다. 케이블 끝은 BOPP 자체 접착 테이프와 비흡습성 밀봉 캡으로 밀봉되어 케이블 끝을 습기로부터 보호합니다. 필요한 표시는 고객의 요구 사항에 따라 드럼 외부의 내후성 재료로 인쇄해야 합니다.
A/S 약속
1. 고객은 신입니다. 우리는 모든 고객, 모든 협력을 마음으로 소중히 여길 것입니다.
2. 무료 사전 판매 서비스. 우리는 각 고객에게 최고의 제안을 제공할 것입니다.
3. 좋은 판매 서비스. 우리는 고객과의 협력 관계를 구축할 때 무료 관련 제품 작동, 유지 관리 팁 및 설치 시운전 기술 자문 서비스를 제공할 것입니다.
4. 사려 깊은 애프터 서비스. 당사 제품은 PICC(중국 인민 보험 회사)에서 보증합니다. 우리는 설치 후 12개월 이내에 무료 유지 보수 및 디버깅을 제공합니다(잘못된 사용 제외).
5. 상하이에서 24시간 이내, 다른 지역에서 72시간 이내에 문제를 해결할 것을 보장합니다.
6. 24시간 핫라인 전화 서비스. 우리는 귀하의 질문에 적시에 답변할 전문 담당자를 임명할 것입니다.
우리는 항상 "품질은 생명선이고, 서비스는 통과권"이라고 굳게 믿으며, 이는 우리를 더욱 가깝고 긴밀하게 만들 것입니다!
Shanghai Shenghua Cable (Group) Co., Ltd.
