제품 상세 정보:
결제 및 배송 조건:
|
| 모델 이름: | 기갑 전원 케이블 | 도체 유형: | 구리 |
|---|---|---|---|
| 크기: | 6 ~ 1000 sqmm | 코어 번호: | 1 |
| 단열재: | PVC | 덮개 색: | 검은색 또는 주문 |
| 표준: | IEC / BS /는 / VDE입니다 | 보증: | 2년 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | 단일 코어 장갑 전기 케이블,1kV 장갑 전기 케이블,스테인리스 스틸 테이프 장갑 케이블 |
||
쉐냐 케이블의 4핵 1KV 장갑 솔루션으로 프로젝트에 전력을 공급하십시오.
탄력적이고 친환경적 인 인프라를 요구하는 시대에 상하이 첸후아 케이블 (그룹) 주식회사 (Shanghai Shenghua Cable (Group) Co., Ltd.) 는 첨단 전기 솔루션의 글로벌 리더로 부상했습니다.우리의 4-코어 1KV 철선 장갑 (SWA) 케이블은 전 세계적으로 중요한 전력 전송 및 유통 네트워크에 설계된 환경 혁신과 군사 수준의 보호를 결합합니다..
삼층 방어 시스템
인증된 글로벌 준수
다음을 준수합니다.
고위험 환경에서 배포됩니다.

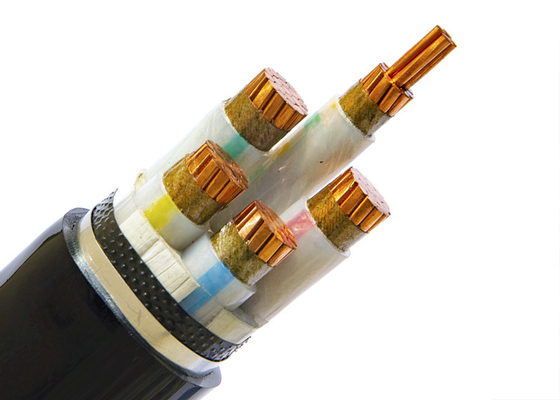

건축물
선도자: IEC 60228에 따른 고열 된 구리 선도자
≤6mm2 고체 (클래스 1) 또는 잎 (클래스 2)
>6mm2 (클래스 2)
플렉서블 선도자 (클래스 5) 선택
단열: XLPE (교차 결합 폴리에틸렌) 75°C
금속 스크린 선택: 구리 테이프 또는 구리 와이어 넥팅 선택
갑옷 선택: :일핵 케이블용 알루미늄 와이어 또는 스테인리스 스틸 테이프, 멀티 코어 케이블용 철 철 와이어 또는 철 테이프
껍질: PVC 또는 FR-PVC 타입 ST2 ~ IEC 60502, 검은색 또는 빨간색 또는 사용자 정의
신청서
이 제품은 전력 배급 네트워크의 고정 라우팅 또는 1kV 이하의 전력 주파수 등급 전압을 가진 산업 장비에 적용됩니다.
실내 및 실외에 설치 할 수 있습니다. 설치 중에 특정 견인력을 견딜 수 있지만 외부 기계적 힘은 아닙니다.
적용 표준: IEC/BS/UL/GB 표준
표준
국제: IEC 60502, IEC 60228, (FR 타입만을 위한 IEC 60332-3)
중국: GB/T 12706 (FR형만 적용되는 GB/T 18380-3)
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
기술 데이터
정량 전압:00.6/1kV 저전압
최대 전도기 온도: 정상 (75°C), 비상 (130°C) 또는 단회로 조건에서 5초 (160°C) 이상
최소 환경 온도 0OC, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 20 x 케이블 오드 장갑 없이 단일 코어
장갑 없이 멀티 코어를 위한 15 x 케이블 O.D
15 x 케이블 O.D. 장갑과 단일 코어
12 x 케이블 O.D 장갑과 함께 멀티 코어
인증서
ISO,CE, KEMA,IEC, RoHS, CCC, P3C 및 요청에 따라 더 많은 다른
기술 매개 변수
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 내부 덮개 두께 | 강철 테이프 두께 | 껍질 두께 | 대략. 과다 복용 | 대략 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | ||
| mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 × 02 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 × 02 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 × 02 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 × 02 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 × 02 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24시간 24시간52 | 1.2 | 1.0 | 2 × 02 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 × 02 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 × 05 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 × 05 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 × 05 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 × 02 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 × 02 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 × 02 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
포장 및 운송
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 준수하는 것이 항상 최우선 과제입니다..
케이블은 목재 릴, 유선 상자 및 코일로 공급됩니다. 케이블 끝은 습기에 대한 케이블 끝을 보호하기 위해 BOPP 자착 테이프와 비 히그로스코피식 밀폐 모자로 밀폐됩니다.요구되는 표시는 고객의 요구에 따라 기상 방지 물질로 드럼의 외부에 인쇄되어야 합니다..
