제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | 장갑 /장갑 전원 케이블 | 도체의 공칭 영역: | 1.5mm2 ~ 1000 mm2 |
---|---|---|---|
시험 전압: | 12.5 kV/ 5 분. | 기준: | IEC 60502-2 IEC 60228 |
애플리케이션: | 전력 분배 라인, 샤프트, 물 지하에 놓여 있습니다 | 정량 전압: | 3.6/6kV, |
법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
강조하다: | 알루미늄 와이어 장갑 전기 케이블,상하이 첸후아 장갑 전기 케이블,중압 장갑 전기 케이블 |

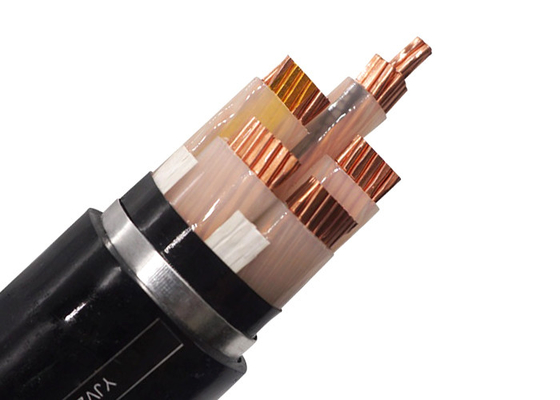

중전압 아머 전기 케이블, 알루미늄 와이어 아머 케이블
상하이 셩화 케이블 그룹: 극한 지형을 위한 알루미늄 와이어 아머(AWA) 케이블로 전력 분배 혁신
글로벌 중전압 케이블 시장이 2032년까지 893억 달러(CAGR 4.9%)로 급증함에 따라
, 인프라 프로젝트는 효율성을 저해하지 않으면서 혹독한 환경을 극복하는 케이블을 요구합니다. 상하이 셩화 케이블 그룹은 기존 케이블이 실패하는 지하 샤프트, 수직 낙하 및 부식성 환경을 위해 설계된 3.6/6kV 알루미늄 와이어 아머(AWA) 케이블로 이러한 요구에 부응합니다.
도체 우수성
아머 혁신
친환경 피복
도체(mm²) | 아머 와이어(mm) | 근사 중량(kg/km) | O.D.(mm) |
---|---|---|---|
1 × 185 | 2.0 | 3,756 | 35.0 |
1 × 400 | 2.5 | 6,804 | 45.0 |
1 × 500 | 2.5 | 8,094 | 50.0 |
전체 사양: 1×25mm² ~ 1×500mm² 6
|
도체: IEC 60228에 따른 컴팩트 연선 구리 도체, Cl.2
절연: 90 OC에서 정격된 XLPE(가교 폴리에틸렌)
내부 피복: PVC
아머링: 알루미늄 와이어
피복: IEC 60502에 따른 PVC 유형 ST2, 검정색
코드 지정:
YJ: XLPE 절연
V: PVC 피복
72: 알루미늄 와이어 아머링
응용 분야:
정격 전압 3.6/6KV의 전력 분배 라인에 사용하기에 적합합니다. 샤프트, 지하수 및 큰 레벨 차이에 설치하여 외부 기계적 압력과
적당한 인장력을 견딜 수 있습니다.
표준:
국제: IEC 60502, IEC 60228
중국: GB/T 12706.1-2008
요청 시 BS, DIN 및 ICEA와 같은 기타 표준
기술 데이터:
정격 전압: 0.6 / 1 kV
최대 도체 온도: 정상(90 OC), 비상(130OC) 또는 단락 시
5초(250℃)를 초과하지 않습니다.
최소 주변 온도 0 OC, 설치 후 케이블이 고정된 위치에 있을 때만
최소 굽힘 반경: 15 x 케이블 O.D
인증서:
CE, RoHS, CCC, KEMA 및 요청 시 기타
간단한 기술 사양:
공칭 도체 단면 | 도체의 가닥 수/직경 | 절연 두께 | 내부 피복 두께 | 아머 와이어의 직경 | 피복 두께 | 근사 O.D. | 근사 중량 |
mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km |
1 × 25 | 7/2.14 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
1 × 35 | 7/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
1 × 50 | 10/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
1 × 70 | 14/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
1 × 120 | 24/2.52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
1 × 150 | 30/2.52 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
1 × 185 | 37/2.52 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
1 × 240 | 48/2.52 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
1 × 300 | 61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
1 × 400 | 61/2.97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
1 × 500 | 61/3.23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
