제품 상세 정보:
결제 및 배송 조건:
|
정량 전압: | 0.6/1kV | 핵심: | 1,2,3,4,5 |
---|---|---|---|
기준: | IEC60502-1, IEC61034, IEC60754 | 기능: | 환경 보호 |
크기: | 1.5-600mm2 | 색상: | 맞춤형 |
패키지: | 자유 | 법인: | 성화 그룹 |
브랜드: | Sh 케이블 | ||
강조하다: | 저흡연 제로 할로겐 케이블,사용자 정의 색상 제로 할로겐 케이블 |

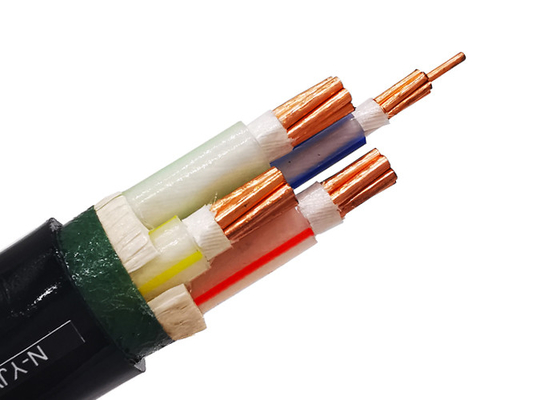

사용자 정의 색상 저연소 제로 할로겐 케이블 1.5mm2 - 800mm2 환경 보호
상하이 Shenghua Cable (Group) Co., Ltd. 110개의 케이블을 보유한 중국 2위 케이블 제조업체연간 1000km의 생산량과 ISO 인증을 받은 21개의 공장이 있습니다.지하철, 병원, 데이터 센터와 같은 고위험 환경에 설계된 이 IEC 60502 인증 솔루션은그리고 전세계의 생명과 재산을 보호하기 위한 맞춤형 미학.
주요 사양 (WDZA-YJY 시리즈)
선도자 (mm2) | 최대 DC 저항 (Ω/km) | 지름 (mm) | 현재 등급 (공기) |
---|---|---|---|
1 x 15 | 12.1 | 7.7 | 22A |
1×240 | 0.0754 | 27.7 | 535A |
5×150 | 0.124 (핵당) | 58.5 | 325A |
응용분야:
선도자: 1/2급 고열 된 벗은 구리 고체 또는 나선. 이 와이어는 엄격한 품질 감독 하에 나선 기계에서 최종 선도자로 형성됩니다.
단열: 횡단 결합 된 폴리에틸렌 화합물 또는 PVC는 진압 과정을 통해 전도기에 단열됩니다.소재와 고밀도는 표준에 따라 유지되고 경우에 따라 IEC60502/BS7870 표준에 적합합니다..
XLPE: 격리 전력 케이블은 색상 또는 숫자로 다음과 같이 식별됩니다.
원자력 번호 식별
구색 코딩 BS에 따른 새로운 색 코딩
1 빨간색 또는 검정색
2 빨간색과 검은색 갈색, 파란색
3 빨간색, 노란색 파란색 갈색, 검은색, 회색
4 빨간색, 노란색, 파란색 & 검은색
5 빨간색, 노란색, 파란색, 검은색, Y/G 파란색, 갈색, 검은색, 회색 & Y/G
장갑: 장갑이 필요한 경우 장갑은 진열제 철선/진열제 철 테이프의 단일 층으로 구성됩니다.
장갑은 표준에 따라 나선형으로 적용됩니다.
단일 코어 케이블은 필요에 따라 알루미늄 와이어 또는 구리 와이어로 장갑됩니다.
외면: 표준 케이블은 엑스트루레이드 검은색 PVC로 제조됩니다. 외면은 관련 표준에 따라 요구되는 정보를 부착하거나 인쇄합니다.
특수한 FR, FRLS, FRRT, LSF, MDPE 화합물은 고객의 특정 요구 사항에 맞게 케이블의 외출에 사용됩니다.
표준
국제: IEC 60502, IEC 60227 IEC 60331, IEC 61034
중국: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
기술 데이터
이름 전압: 0.6KV
최대 전도기 온도: 정상 (90°C), 단회로 5초 이상 (전도자의 최고 온도는 250°C 이상)
환경 온도 최소:환경 온도가 0°C 이하인 경우 케이블을 미리 가열해야 합니다.
최소 굽기 반지름: 단일 코어 케이블 20 ((d+D) ± 5%, 멀티 코어 케이블 15 ((d+D) ± 5%
종류 | 설명 | 원자 | 명목 가로 절단 |
WDZA-YJY WDZB-YJY WDZC-YJY |
구리 선도자/XLPE 단열 저연소 하로겐 자유 또는 하로겐 제로 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 | 구리 전도기/XLPE 단열기/철강 테이프 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 | 구리 전도기/XLPE 단열기/강철선 장갑 저연소 할로겐 또는 할로겐이 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY WDZB-YJLY WDZC-YJLY | 알루미늄 선도자/XLPE 단열 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 | 알루미늄 전도기/XLPE 단열기/철강 테이프 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 | 알루미늄 전도기/XLPE 단열기/철철 철선 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
이름: 선수의 가로단 | 단열 두께 | 껍질 | 대략. | 대략 | 최대 DC 항압 (20°C) | 시험 전압 | 현재 등급 | |
mm2 | mm | 두께 | 과다 복용 | 무게 | Ω/km | A.C. | ||
mm | mm | kg/km | kV/5분 | 공중에서 | 토양에서 (A) | |||
1 x 15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
1 x 25 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
1x10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
1x16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
1×25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
1x35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
1x50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
1x70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
1x95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
1×120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
1×150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
1×300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
1×400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
2x15 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
2x25 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
2x6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
2x10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
2x16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
2x25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
2x35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
2x50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
2x70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
2x95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
2×120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
3x15 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
3x25 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
3x16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
3x35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
3x50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
3x95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4x6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4x10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4x16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
4x35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
4x50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
4x70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
4x95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
5x15 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
5×25 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
5x6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
5x10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
5x16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
5x35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
5x95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
3 x 2.5 + 1 x 15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
3 × 4 + 1 × 25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
3×6+1×4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
3 × 10 + 1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
3 × 16 + 1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
3×25+1×16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
3×35+1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
3×50+1×25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
3x70+1x35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
3x95+1x50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
3×120+1×70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
3×150+1×70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
3×185+1×95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
3×240+1×120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
3 x 2.5 + 2 x 15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
3 × 4 + 2 × 25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
3×6+2×4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
3 × 10 + 2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
3 × 16 + 2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
3×25+2×16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
3×35+2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
3×50+2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
3x70+2x35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
3x95+2x50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
3×120+2×70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
3×150+2×70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
3×185+2×95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
3×240+2×120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
4 x 2.5 + 1 x 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
4x70+1x35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 |
