정량 전압: | 0.6/1kV | 핵심: | 1,2,3,4,5 |
---|---|---|---|
기준: | IEC60502-1, IEC61034, IEC60754 | 기능: | 환경 보호 |
크기: | 1.5-600mm2 | 색상: | 맞춤형 |
패키지: | 자유 | 법인: | 성화 그룹 |
브랜드: | Sh 케이블 | ||
강조하다: | 컬러 멀티 코어 저연소 케이블,병원 건물용 제로 할로겐 케이블,병원 건물 저연소 케이블 |

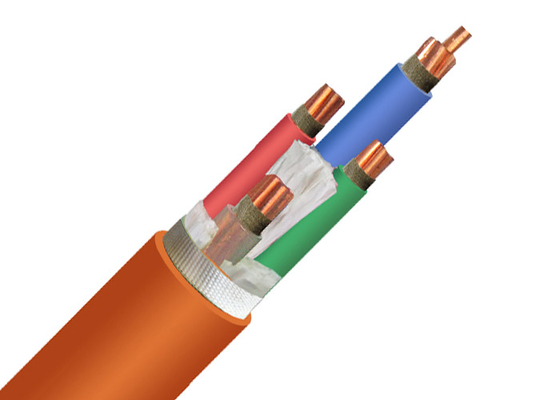

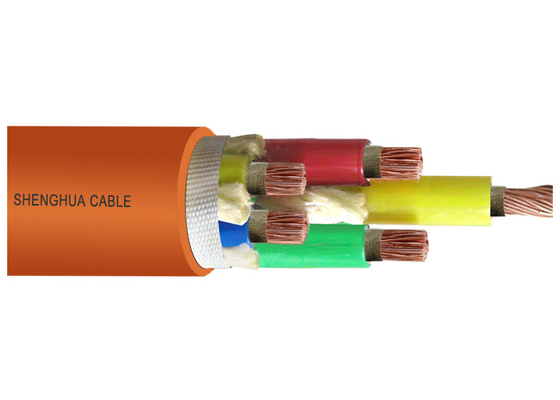

병원 건물용 컬러 멀티 코어 저연소 제로 할로겐 케이블
상하이 Shenghua Cable (Group) Co., Ltd. 110개의 케이블을 보유한 중국 2위 케이블 제조업체연간 1000km의 생산량과 ISO 인증 공장 21개 ¥ 화염 안전에 대한 세계적인 기준을 세우고 있습니다.병원, 클리닉 및 의료 시설을 위해 설계된 이 IEC 60502 인증 솔루션은그리고 생명과 중요한 의료 장비들을 보호하기 위한 극심한 열 저항성.
주요 사양 (WDZA-YJY 시리즈)
선도자 (mm2) | 코어 | 최대 전류 (공기) | 연소 밀도 | 알로겐 함량 |
---|---|---|---|---|
1.5 | 3 | 22A | <20Ds* | 0% |
2.5 | 5 | 26A | <15 Ds* | 0% |
185 | 4+1 | 375A | <10Ds* | 0% |
Ds = 연기의 밀도 (IEC 61034 표준) |
글로벌 인증서:
선도자: 1/2급 고열 된 벗은 구리 고체 또는 나선. 이 와이어는 엄격한 품질 감독 하에 나선 기계에서 최종 선도자로 형성됩니다.
단열: 횡단 결합 된 폴리에틸렌 화합물 또는 PVC는 진압 과정을 통해 전도기에 단열됩니다.소재와 고밀도는 표준에 따라 유지되고 경우에 따라 IEC60502/BS7870 표준에 적합합니다..
XLPE: 단열 전원 케이블은 색상 또는 숫자로 다음과 같이 식별됩니다.
원자력 번호 식별
구색 코딩 BS에 따른 새로운 색 코딩
1 빨간색 또는 검정색
2 빨간색과 검은색 갈색, 파란색
3 빨간색, 노란색 파란색 갈색, 검은색, 회색
4 빨간색, 노란색, 파란색 & 검은색
5 빨간색, 노란색, 파란색, 검은색, Y/G 파란색, 갈색, 검은색, 회색 & Y/G
장갑: 장갑이 필요한 경우 장갑은 진열제 철선/진열제 철 테이프의 단일 층으로 구성됩니다.
장갑은 표준에 따라 나선형으로 적용됩니다.
단일 코어 케이블은 필요에 따라 알루미늄 와이어 또는 구리 와이어로 장갑됩니다.
외면: 표준 케이블은 엑스트루레이드 검은색 PVC로 제조됩니다. 외면은 관련 표준에 따라 요구되는 정보를 부착하거나 인쇄합니다.
특수한 FR, FRLS, FRRT, LSF, MDPE 화합물은 고객의 특정 요구 사항에 맞게 케이블의 외출에 사용됩니다.
표준
국제: IEC 60502, IEC 60227 IEC 60331, IEC 61034
중국: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
기술 데이터
이름 전압: 0.6KV
최대 전도기 온도: 정상 (90°C), 단회로 5초 이상 (전도자의 최고 온도는 250°C 이상)
환경 온도 최소:환경 온도가 0°C 이하인 경우 케이블을 미리 가열해야 합니다.
최소 굽기 반지름: 단일 코어 케이블 20 ((d+D) ± 5%, 멀티 코어 케이블 15 ((d+D) ± 5%
종류 | 설명 | 원자 | 명목 가로 절단 |
WDZA-YJY WDZB-YJY WDZC-YJY |
구리 선도자/XLPE 단열 저연소 하로겐 자유 또는 하로겐 제로 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 | 구리 전도기/XLPE 단열기/철강 테이프 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 | 구리 전도기/XLPE 단열기/강철선 장갑 저연소 할로겐 또는 할로겐이 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY WDZB-YJLY WDZC-YJLY | 알루미늄 선도자/XLPE 단열 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 | 알루미늄 전도기/XLPE 단열기/철강 테이프 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 | 알루미늄 전도기/XLPE 단열기/철철 철선 장갑 저연소 할로겐 또는 할로겐 없는 (LSHF 또는 LSZH) 불 retardant 전력 케이블 | 12, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
이름: 선수의 가로단 | 단열 두께 | 껍질 | 대략. | 대략 | 최대 DC 항압 (20°C) | 시험 전압 | 현재 등급 | |
mm2 | mm | 두께 | 과다 복용 | 무게 | Ω/km | A.C. | ||
mm | mm | kg/km | kV/5분 | 공중에서 | 토양에서 (A) | |||
1 x 15 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
1 x 25 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
1x10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
1x16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
1×25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
1x35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
1x50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
1x70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
1x95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
1×120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
1×150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
1×300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
1×400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
2x15 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
2x25 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
2x6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
2x10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
2x16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
2x25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
2x35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
2x50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
2x70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
2x95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
2×120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
3x15 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
3x25 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
3x16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
3x35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
3x50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
3x95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
4x15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4x25 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4x6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4x10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4x16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
4x35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
4x50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
4x70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
4x95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
5x15 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
5×25 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
5x6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
5x10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
5x16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
5x35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
5x95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
3 x 2.5 + 1 x 15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
3 × 4 + 1 × 25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
3×6+1×4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
3 × 10 + 1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
3 × 16 + 1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
3×25+1×16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
3×35+1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
3×50+1×25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
3x70+1x35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
3x95+1x50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
3×120+1×70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
3×150+1×70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
3×185+1×95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
3×240+1×120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
3 x 2.5 + 2 x 15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
3 × 4 + 2 × 25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
3×6+2×4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
3 × 10 + 2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
3 × 16 + 2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
3×25+2×16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
3×35+2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
3×50+2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
3x70+2x35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
3x95+2x50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
3×120+2×70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
3×150+2×70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
3×185+2×95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
3×240+2×120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
4 x 2.5 + 1 x 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
4x70+1x35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 |
