제품 상세 정보:
결제 및 배송 조건:
|
전압: | 0.66/1.14 | 단계: | 16mm2 ~ 185mm2 |
---|---|---|---|
전도체: | 탄력적 구리 | 인수알티온: | EPR |
외장됩니다: | CPE | 화면: | 금속 스크린 |
법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
강조하다: | 상하이 셩화 그룹 케이블,금속 차폐 고무 피복 케이블 |

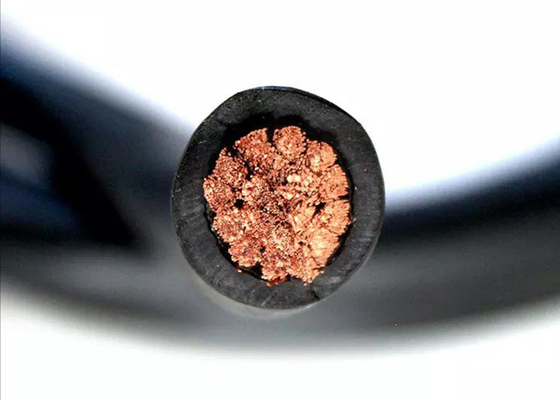

금속 스크린 고무 껍질 케이블 0.66 / 1.14 KV CE KEMA 인증
석탄 광산에 전력 공급: 첸후아의 금속 보호 케이블이 지하 안전에 혁명을 일으킨다
메탄 폭발, 바위 붕괴, -40°C 온도가 전기 시스템을 위협하는 석탄 광산 작업에서는 케이블 고장이 30%의 사고와 비용이 많이 드는 정지 시간을 유발합니다.전통적인 설계물 은 기계적 스트레스 를 받으면 찢어지거나 고장 때 독성 연기를 방출 한다상하이 첸후아 파워 그룹 케이블은 CE/KEMA 인증 MCP 광산 케이블을 통해 이러한 문제를 해결합니다.화염 retardant CPE 포장을 통해 석탄 절단기에 폭발 방지 전력을 공급합니다0.66/1.14KV에서 작동하는 굴착기와 컨베이어
극한 광산용 삼각 방패 공학
폭발 방지 스크린 기술:
유연성 및 내구성:
분쇄 저항성 및 효율성:
첸후아의 MCP 시리즈는 다음과 같습니다.
모델 | 등급 전압 | 핵심 구성 | 가로 절단 (mm2) | 단열 저항 (MΩ·km) | 온도 범위 |
---|---|---|---|---|---|
MCP-0.66/1.14kV | 0.66/1.14kV | 3단계 + 1단계 | 35-185 | 260 (35mm2) | -40°C ~ 65°C |
MCPTJ-0.66/1.44kV | 0.66/1.44kV | 3단계 + 1지 + 3 Ctrl | 16~185 | 350 (16mm2) | -40°C ~ 90°C |
MYP-3.6/6kV | 3.6/6kV | 3단계 + 1단계 | 16~185 | 740 (50mm2) | -20°C ~ 65°C |
단열: EPR. 껍질: CPE. 굽기 반지름: 6× 케이블 지름.

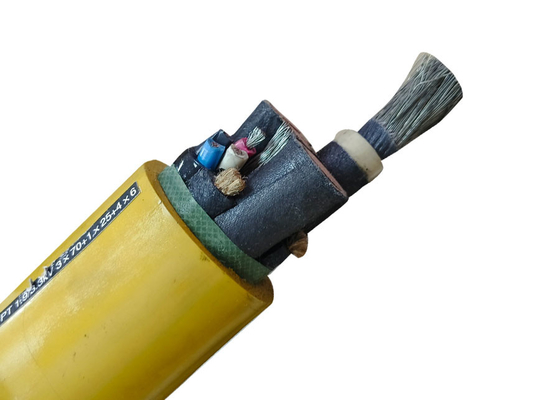

건설:
선도기: 유연한 5급 구리 선도기
투명성: EPR
스크린: 구리 와이어 뇌 스크린 / 틴 구리 와이어 스크린
껍질: CPE
0.66/1.14KV 플렉서블 금속 스크린 광산 케이블 (화탄 절단기용)
1사용
이 유연한 케이블은 탄광에서 사용된다.
2작업 온도
허용된 작동 온도는 65°C입니다.
가장 작은 구부러짐 반지름 은 케이블 직경 의 6배 정도 이다. 노란 껍질 의 케이블 은 햇빛 에 오랫동안 노출 되어서는 안 된다.
3모델 및 응용
MY-0.38/066
고무 껍질의 이동용 유연성
광산 케이블
정압 0.38/0.66KV, 전원 공급 연결
석탄 광산 기계
MYP-0.66/1.14
금속 껍질, 고무 껍질
모바일 유연 광산 케이블
정압 0.66/1.14KV, 전원 공급 연결
석탄 광산 기계
MC-0.38/066
고무 껍질의 유연 케이블
석탄 광산 기계용
정압 0.38/0.66KV, 전원 공급 연결
석탄 광산 기계 및 유사한 장비
MCP-0.66/1.14
껍질이 가려진 고무 껍질이 가려진 유연성
석탄 광산 기계용 케이블
정압 0.66/1.14KV, 전원 공급 연결
석탄 광산 기계 및 유사한 장비
MCPTJ-0.66/1.44
금속 보호 감시 고무 껍질 유연 케이블 석탄 광산
정압 0.66/1.14KV, 전원 공급 연결
석탄 광산 기계 및 유사한 장비
MZ-0.3/05
고무 껍질의 유연 케이블
석탄 전동 굴착기
정압 0.3/0.5KV, 전원 공급 연결
석탄 전동 굴착기
사양
종류 | 가등전압 (KV) | 코어 수 |
명목적 십자 |
||
주요 노선 | 지구선 | 제어 라인 | |||
MY |
0.38/0.66 | 3 | 1 | - | 4-185 |
최저수익률 | 0.66/114 | 3 | 1 | - | 10-185 |
최저수익률 | 10.9/33 | 3 | 1 | - | 16~185 |
최저수익률 | 3.6/6 | 3 | 1 | - | 16~185 |
최저수익률 | 6/10 | 3 | 1 | - | 16~185 |
최저수익률 | 8.7/10 | 3 | 1 | - | 16~185 |
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16~185 |
MCP | 0.66/114 | 3 | 1 | 3 | 35-185 |
MCP | 10.9/33 | 3 | 1 | 3 | 35-185 |
MCPT |
0.66/114 | 3 | 1 | 3 | 16~185 |
MCPT |
10.9/33 | 3 | 1 | 3 | 16~185 |
MYPT |
10.9/33 | 3 | 3 | - | 35-185 |
MYPT |
3.6/6 | 3 | 3 | - | 16~185 |
MYPT |
6/10 | 3 | 3 | - | 16~185 |
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
MZ |
00.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 00.3/0.5 | 2-12 | - | - | 1.0-6 |
시행된 표준
1 확산되지 않은 연소 케이블에 대해 GB12972을 구현하십시오.
2 방화 retardant 케이블을 위해 MT818을 구현
3 특수 광산 케이블 (더 큰 가로 세로와 더 높은 전압) 에 대해
기업 표준.
코렉스 사이즈 | 명목 두께 | 전체 지름 ((mm) MCPT-0.66/1.44 |
||||
단계 | 토지 | 통제 | 단열 | 껍질 | 분 | 맥스 |
3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
핵심 타입 | 명목 크기 | 20°C (MΩ.km) 에서 단열 저항 | |
최대 0.66/1.14KV | 1.9/3.3KV | ||
단계 선도자 또는 보조 지휘자 |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
제어 선도자 | 4.6.10 | 100 | 100 |
