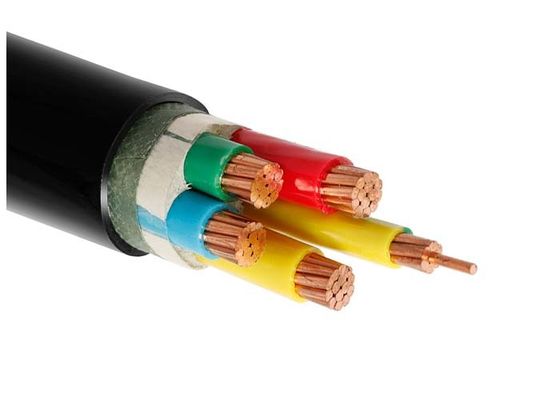

상하이 셩화 케이블 그룹 PVC 외피 3Cx300 3심 XLPE 절연 전력 케이블

세 가닥 구리 도체 XLPE 절연 26/35KV 3Cx300 전기 케이블

핵심 인프라 전력 공급: 고전압 신뢰성을 위한 상하이 셩화의 35kV XLPE 케이블 솔루션

도시 변전소에서 산업 메가 프로젝트에 이르기까지, 위험이 높은 에너지 전송 시스템에서 전압 안정성과 운영 안전은 성공을 정의합니다. 상하이 셩화 케이블 그룹은 3중 차폐 구리 도체와 산업 등급의 아머링을 특징으로 하는 26/35kV 3Cx300 XLPE 절연 전력 케이블을 통해 타협 없는 복원력을 제공하여 미션 크리티컬 전력 네트워크를 구축합니다.

엔지니어링 우수성: 셩화의 차별점

다층 방어 아키텍처

1. 도체: 클래스 2 연선 구리(IEC 60228 준수)는 최적의 전도성과 유연성을 보장하여 300mm² 단면에서 저항 손실을 최소화합니다.


2. EMI 차폐: 이중 압출 반도전층 + 구리 테이프 스크린은 변압기 또는 중장비에서 발생하는 전자기 간섭을 중화합니다.


3. 절연: XLPE 코어는 250°C 단락 스파이크(5초)와 지속적인 90°C 작동을 견딜 수 있으며, PVC 대체재보다 40% 더 높은 내열성을 제공합니다.


4. 피복: 난연성 PVC(FR-PVC) 옵션은 EN 60332-1-2를 준수하여 터널 또는 산업 플랜트에서 화재 확산을 억제합니다.



성능 벤치마크: 셩화가 우위를 점하는 곳

35kV XLPE 케이블이 필요한 응용 분야

1. 도시 전력망
   직접 매설된 셩화 케이블(STA/SWA 아머)은 지하철 네트워크 및 병원에서 토양 압축 및 설치류 손상을 방지하며, LSOH 피복은 화재 발생 시 유독 가스 발생을 줄입니다.


2. 중공업
   구리 도체는 제철소의 크레인 시스템 및 압축기에 300mm² 단면을 처리하여 600A+ 단락 전류를 지원합니다.


3. 재생 에너지 농장
   XLPE 절연은 염분/UV 열화를 견디며, FR-PVC 피복은 풍력/태양광 트렌치 설치에서 마모로부터 보호합니다.



글로벌 엔지니어가 셩화를 신뢰하는 이유

• 40년 이상의 전문 지식: 전압(3.6kV–36kV), 아머링(STA/SWA), 피복(PVC/LSOH/FR-PVC)에 대한 OEM 맞춤화


• 글로벌 인증: KEMA, CE, RoHS, GB/T 12706.2, 12개월 PICC 보증


• 신속한 배포: 방습 밀봉 처리된 나무/강철 드럼 포장; 긴급 프로젝트의 경우 7~15일 배송


• 지속 가능성: RoHS 준수 재료는 내구성을 저해하지 않으면서 환경 영향을 줄입니다.

구조

도체: 연선 구리 도체 Class2

도체 스크린: 반도전체

절연: XLPE 절연

절연 스크린: 반도전체

스크린: 구리 테이프

피복: PVC 또는 난연성 -PVC

절연 색상: 빨강, 노랑, 파랑

외피 색상: 검정.

응용 분야

중전압 케이블은 실내 및 실외에 설치하도록 선택할 수 있습니다. 설치 중 특정 인장력을 견딜 수 있지만 외부 기계적 힘은 견딜 수 없습니다. 자기 덕트에 단심 케이블을 설치하는 것은 허용되지 않습니다.

표준

국제: IEC 60502-2, IEC 60228, VDE, ASTM, BS

케이블 유형: CU/XLPE/CTS/PVC-26/35 KV 3Cx300 SQMM

요청 시 BS, DIN 및 ICEA와 같은 기타 표준

기술 데이터

정격 전압: 26/35(40.5)KV

최대 도체 온도: 정상(90 OC), 비상(130OC) 또는 단락(5초 이내, 250℃) 조건.

최소 주변 온도 0 OC, 설치 후 및 케이블이 고정된 위치에 있을 때만

최소 굽힘 반경: 단심의 경우 케이블 O.D의 20배

다심의 경우 케이블 O.D의 15배

인증서

CE, RoHS, KEMA 및 요청 시 기타

상업 품목: 요청 시 FOB 상하이 항구 또는 CIF 항구. MOQ: 800m

지불 조건: 생산 전 30% T/T, 배송 전 70% T/T

포장: 고객 측에서 요구하는 경우 나무 철 드럼, 전체 강철 나무 드럼.
