| 종류: | XLPE 절연전력케이블 | 특징: | 저전압 |
|---|---|---|---|
| 지휘자 화면 :: | 반도체 | 표본: | 자유 |
| 단열재 색: | 파랑, 노랗게 됩니다 | 장점: | 경직 저항성 |
| 칼집: | PVC 또는 FR-PVC 유형 ST2에서 IEC 60502, 검은 색 | 화면: | 동 테이프 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | 36Kv XLPE 단열 전력 케이블,경직 저항성 XLPE 단열 전력 케이블,저전압 엑스라이페 절연전력케이블 |
||

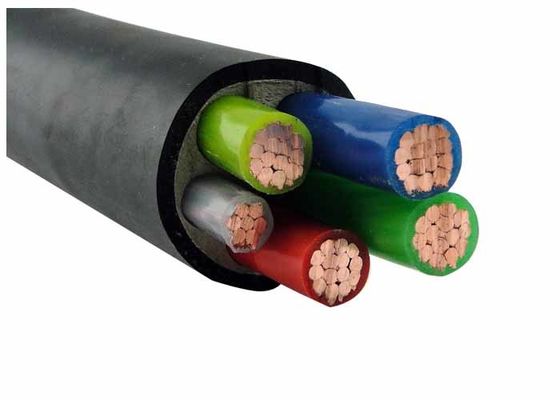

저전압 XLPE 단열 전력 케이블 21/35 ((36)Kv 경직 저항
에너지 효율성과 인프라 내구성이 가장 중요한 시대에, 상하이 첸후아 케이블 그룹은 21/35kV XLPE 단열 전력 케이블로 최첨단 솔루션을 제공합니다.저전압 용도로 설계된, 이 케이블은 뛰어난 전기 성능, 뛰어난 경직 저항성 및 세계 표준에 대한 준수와 결합하여 현대 전력 전송 네트워크에 이상적인 선택입니다.
첸후아의 케이블은 엄격한 운영 요구에 능가합니다.
이러한 특성으로 인해 산업 시설에서 높은 염분 함량이나 화학 물질 노출이있는 해안 지역까지 가혹한 환경에서 장수성을 보장합니다.
모든 첸후아 XLPE 케이블은 정밀 엔지니어링입니다:
이 설계는 전통적인 PVC 케이블에 비해 에너지 손실을 30% 줄이고 서비스 수명을 50 년 이상 연장합니다.
첸후아는 엄격한 국제 표준을 준수합니다.
Shenghua의 4핵 알루미늄 케이블의 주요 데이터:
| 선도자 (mm2) | 단열 두께 (mm) | 최대 DC 저항 (Ω/km) | 현재 등급 (A) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (공기) / 240 (토양) |
| 4 × 240 | 1.7 | 0.125 | 345 (공기) / 355 (토양) |
| 4 × 400 | 2.0 | 0.078 | 445 (공기/토양) |
더 높은 가로단 (예를 들어, 400mm2) 은 데이터 센터 또는 네트워크 변역에서 효율적인 전력 전송을 가능하게합니다.
첸후아의 케이블은 전 세계적으로 신뢰할 수 있습니다.
XLPE 단열 전력 케이블 애플리케이션
이 제품은 전력 전송 및 전력 배급 라인에서 전압 상승에 사용됩니다. 그것은 우수한 전기, 기계적 특성을 가지고뿐만 아니라하지만 화학적 부식에도 강한 저항력을 가지고 있습니다., 열 노화 및 환경 스트레스
XLPE 단열 전력 케이블 건설
선도자: IEC 60228에 따라 밀집된 줄무늬 알루미늄 선도자, Cl.2
단열: XLPE (교차 연계 폴리에틸렌) 90OC
껍질: PVC 또는 FR-PVC ST2 ~ IEC 60502형, 검은색
XLPE 단열 전력 케이블 표준
국제: IEC 60502-1, IEC 60228
중국: GB/T 12706 (GB/T 18380-3 ZR-YJLV만 사용)
요청에 따라 BS,DIN 및 ICEA와 같은 다른 표준
XLPE 단열 전력 케이블 기술 데이터
정압: 21/35 ((36) kV
최대 전도기 온도: 정상 (90°C), 비상 (130°C) 또는 단회로 조건에서 5초 (250°C) 이상
최소 환경 온도 0OC, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 20x 케이블 오더드 단일 코어
멀티 코어용 15 x 케이블 O.D
XLPE 단열 전력 케이블 사양
| 이름: 선수의 가로단 | 선도자의 나선 번호/디아 | 단열 두께 | 껍질 두께 | 대략. 과다 복용 | 대략. 무게 | 최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) |
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/138 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/178 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24시간 24시간52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
