제품 상세 정보:
결제 및 배송 조건:
|
| 지휘자: | IEC 60228에 따라 알루미늄 도체, Cl.2 | 단열재: | XLPE (가교 된 폴리에틸렌)는 90 OC로 정격되었습니다 |
|---|---|---|---|
| 장점: | 상관 저항 | 전압: | 고압 |
| 작동 온도: | 90 급 | 칼집: | PVC 또는 FR-PVC 유형 ST2에서 IEC 60502, 검은 색 |
| 법인: | 성화 그룹 | 브랜드: | Sh 케이블 |
| 강조하다: | 부식 저항성 XLPE 케이블,쉐냐 케이블 XLPE 단열 케이블,15kV XLPE 단열 케이블 |
||

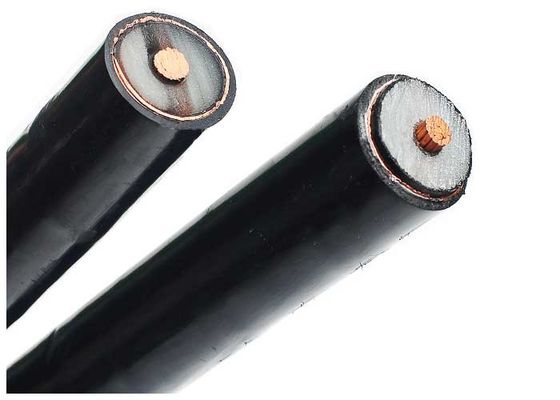

중압 XLPE 절연 전력 케이블 8.7/15kV 부식 저항
전력 신뢰성과 인프라 수명이 매우 중요한 산업 분야에서, 중국 최고의 케이블 제조업체 중 하나로 30개 이상의 국가에 수출하는 Shanghai Shenghua Cable Group은 8.7/15kV XLPE 절연 전력 케이블을 통해 엔지니어링 우수성을 제공합니다. 중전압 애플리케이션용으로 설계된 이 케이블은 고급 부식 저항, 탁월한 열 안정성 및 글로벌 표준 준수를 결합하여 강력한 전력 분배 네트워크의 중추를 형성합니다.
Shenghua의 케이블은 가혹한 환경을 극복하기 위해 정밀 엔지니어링을 활용합니다.
이 설계는 석유화학 공장, 해안 지역 및 광산 작업에서 50년 이상 수명을 연장합니다.
Shenghua는 엄격한 국제 벤치마크를 준수합니다.
에너지 그리드: 직매 기능이 있는 지하 배전 네트워크
기술 사양: 정량화된 성능
도체(mm²)
| 절연 두께(mm) | 최대 DC 저항(Ω/km) | 정격 전류(A) | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3.8 | 30.5 | 3 × 240 |
| 48/2.52 | 3.8 | 30.5 | 3 × 400 |
| 61/2.97 | 3.8 | 485(공기) / 440(토양) | 더 큰 단면(예: 400mm²)은 485A 부하를 요구하는 변전소 또는 중공업을 지원합니다. |
Shenghua Cable Group을 선택해야 하는 이유?
이 케이블은 배전망 또는 산업 설비와 같은 고정 설비에 사용됩니다. 케이블 덕트, 트렌치 또는 땅에 직접 매설하여 설치할 수 있습니다.
XLPE 절연 전력 케이블 구조
도체 스크린: 반도체
절연: 90 OC에서 정격된 XLPE(가교 폴리에틸렌)
절연 스크린: 반도체
스크린: 구리 테이프
피복: IEC 60502의 PVC 또는 FR-PVC 유형 ST2, 검정색
XLPE 절연 전력 케이블 표준
국제: IEC 60502-2, IEC 60228,
중국: GB/T 12706, (ZR-YJV의 경우 GB/T 18380-3만 해당)
요청 시 BS, DIN 및 ICEA와 같은 기타 표준
기술 데이터
정격 전압: 8.7/15kV
최대 도체 온도: 정상(90 OC), 비상(130OC) 또는 단락 시 5초 이내(250℃) 조건.
최소 주변 온도 0 OC, 설치 후 케이블이 고정된 위치에 있을 때만 해당
최소 굽힘 반경: 단심의 경우 20 x 케이블 O.D
다심의 경우 15 x 케이블 O.D
인증서
CE, RoHS, KEMA 등 요청 시
상업 품목: MOQ: 200m
지불 조건: 생산 전 30% T/T, 배송 전 70% T/T
포장: 나무 철 드럼
XLPE 절연 전력 케이블 사양
공칭 도체 단면
| 가닥 수/도체 직경 | 절연 두께 | 피복 두께 | 대략적인 O.D. | 대략. |
무게 최대 D.C 도체 저항(20℃) |
테스트 전압 A.C | 정격 전류 | mm2 | |
| pc/mm | mm | (mm) | (mm) | kg/km | Ω /km | kV/5분 | 공기 중(A) | 토양 중(A) | 3 × 25 |
| 7/2.14 | 4.5 | 3.8 | 46.0 | 2072 | 1.2 | 30.5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4.5 | 3.8 | 48.0 | 2334 | 0.868 | 30.5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4.5 | 3.8 | 51.0 | 2598 | 0.641 | 30.5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4.5 | 3.8 | 55.0 | 2895 | 0.443 | 30.5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4.5 | 3.8 | 58.0 | 3462 | 0.32 | 30.5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4.5 | 3.8 | 61.0 | 3888 | 0.253 | 30.5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4.5 | 3.8 | 64.0 | 4416 | 0.206 | 30.5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4.5 | 3.8 | 68.0 | 4935 | 0.164 | 30.5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4.5 | 3.8 | 73.0 | 5712 | 0.125 | 30.5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4.5 | 3.8 | 77.0 | 6577 | 0. 1 | 30.5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 | |
