큰 이미지 :

제품 상세 정보:

원래 장소: 중국 상하이
브랜드 이름: Shenghua
인증: ISO 9001:2015, CCC, CE
모델 번호: ABC-0.6/1kV-3x70+54.6+16

결제 및 배송 조건:

최소 주문 수량: 2000 미터
가격: USD 2.20 - 3.10 / Meter
포장 세부 사항: 나무 드럼당 1000m, 열 수축 캡으로 밀봉된 도체 끝
배달 시간: 생산에 영업일 기준 15~20일
지불 조건: T/T, 보자마자 L/C, 서부 동맹
공급 능력: 달 당 800000 미터
상세 제품 설명

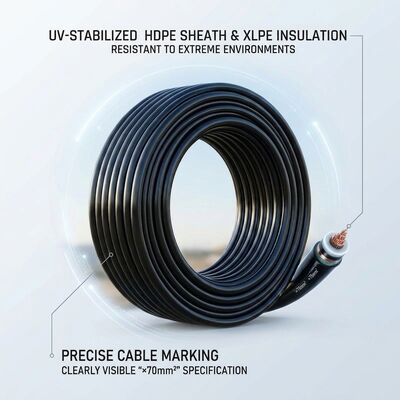

제품명: 공중 번들형 오버헤드 XLPE 절연 케이블 애플리케이션: 간접 농촌 배전 및 거리 조명
위상 도체: 3 x 70 mm2 연선 알루미늄 메신저 지휘자: 54.6 mm2 AAAC 합금 자립형
가로등 코어: 1x16mm2 알루미늄 정격전압: 0.6/1KV
단열재: 검정색 XLPE, UV 안정화 코어 레이아웃: 4개 코어 번들, 나선형으로 꼬임
디자인 표준: NF C 33-209, IEC 60502-1 최대 스팬: 40% 새그에서 극 사이 45m
강조하다:

XLPE 절연 가공 송전선 케이블

,

가공 집합 XLPE 송전선 케이블

,

4심 XLPE 가공 송전선 케이블

제품 개요

농촌 및 도시 외곽 지역의 가공 배전은 일반적으로 긴 경간, 나무, 몬순 바람, 그리고 어두워지기 전에 전선 작업을 마치고 싶어하는 작업팀을 의미합니다. 공중 번들 케이블은 이 네 가지 모두에 대한 해결책입니다: 4개의 XLPE 절연 코어가 AAAC 메신저 주위로 꼬여 있어, 번들은 극 사이에 자체적으로 지지되며 별도의 행거 와이어, 절연체, 직선 구간의 크로스 암이 필요하지 않습니다.

3개의 70mm2 알루미늄 위상 코어가 부하를 운반하고, 54.6mm2 합금 메신저가 기계적 장력을 받으며, 16mm2 코어가 두 번째 인입 작업 없이 가로등을 공급합니다. 절연체가 UV 안정화된 검은색 XLPE이기 때문에 번들은 직사광선과 오존을 견딜 수 있으며, 도체가 가깝게 배치되어 리액턴스가 낮아 피더 끝단의 전압 조절을 개선합니다.

베어 가공선과 비교할 때, 공중 번들 레이아웃은 바람에 날리는 나뭇가지로 인한 대부분의 위상 간 접촉 고장을 제거하고, 전선 수명 동안 나무 가지치기 비용을 절감하며, 마을을 통과하는 더 좁은 통로를 허용하여 종종 허가 결정 요인이 됩니다.

기술 사양

매개변수 사양
케이블 유형 공중 번들 XLPE 절연 가공 케이블
정격 전압 0.6/1 kV
위상 도체 3 x 70 mm2 연선 알루미늄
메신저 54.6 mm2 AAAC 합금, 자립형
조명 코어 1 x 16 mm2 알루미늄
절연 검은색 XLPE, UV 안정화
표준 NF C 33-209 및 IEC 60502-1
권장 경간 45 m (40% 처짐, 바람에 따라 다름)
굽힘 반경 번들 직경의 20배 이상
포장 1000 m 나무 드럼, 끝단 밀봉

주요 장점

  • 자립형 번들은 별도의 메신저 와이어나 절연체가 필요하지 않습니다.
  • 꼬인 XLPE 코어는 나뭇가지와 새로 인한 단락 고장을 줄입니다.
  • 더 좁은 통행권은 마을 및 도로변 허가를 더 빠르게 합니다.
  • 통합된 16mm2 조명 코어는 경간당 하나의 인입 작업을 제거합니다.
  • 낮은 번들 리액턴스는 긴 피더의 원격 끝단에서 전압을 개선합니다.

일반적인 응용 분야

  • 농촌 전력 공급 및 마을 배전선
  • 교외 가로등 회로
  • 임시 건설 전력 및 이벤트 공급
  • 섬 및 해안 마이크로그리드 배전
  • 농업 펌프 세트 피더

품질 보증 및 테스트 데이터

번들은 도체 저항, 절연체 두께 및 꼬임 길이로 테스트되며, 각 생산 로트의 메신저에 대해 인장 테스트가 수행됩니다. 설치 작업팀이 현장 재작업 없이 올바른 경간으로 인입할 수 있도록 극 일정표에 대한 처짐 및 장력 표를 제공할 수 있습니다. 공중 번들 케이블은 메신저와 XLPE 절연 위상이 올바른 길이로 꼬여 있을 때만 성능을 발휘하며, 이는 당사의 라인에서 모든 3x70 알루미늄 번들에 대해 제어됩니다.

주문 및 배송 참고 사항

공중 번들 주문은 케이블 미터뿐만 아니라 극 일정표에 의해 결정됩니다. 경간 길이, 바람 구역 및 가로등 극 수를 보내주시면 섹션당 번들 길이와 작업팀이 필요한 처짐 및 장력 표를 반환해 드립니다. 공중 번들 구조에는 자립형 메신저가 포함되어 있으므로 하드웨어 목록이 짧습니다: 서스펜션 클램프, 데드 엔드 클램프 및 각 종단 극에 대한 하나의 고정 장치.

선택 및 테스트 요약

  • 공중 번들 가공선은 극 하드웨어가 간단하므로 프로젝트 비용은 주로 XLPE 절연 케이블과 클램프에 있습니다.
  • 자립형 메신저는 장력을 운반하고, 3x70 알루미늄 위상은 제어된 길이로 그 주위에 꼬여 있습니다.
  • 바람 하중이 심한 곳에서도 공중 번들 가공 설계는 더 짧은 경간으로 작동하며, 드럼 계획과 함께 처짐 표를 발행합니다.
  • 각 자립형 메신저는 로트당 인장 테스트를 거치며, XLPE 절연 케이블은 전체 길이에 대해 스파크 테스트를 거칩니다.
  • 마을 선의 경우 공중 번들 가공 번들은 세 개의 베어 와이어와 중성선을 대체하여 경간당 설치 시간을 단축합니다.
  • 3x70 알루미늄 위상은 자체 생산되므로 공중 번들 가공 주문의 도체 품질은 추적 가능합니다.

자주 묻는 질문

Q: 공중 번들 케이블에 절연체가 여전히 필요합니까?
A: 아니요. 직선 구간은 메신저의 클램프로 지지되므로, 절연체는 데드 엔드 및 각도 극에만 필요합니다.

Q: 54.6mm2 메신저는 어떤 경간을 운반할 수 있습니까?
A: 일반적인 바람 하중에서 40% 처짐 시 약 45m입니다. 현지 바람 및 결빙 가정에 따라 확인해 드리겠습니다.

Q: 조명 코어를 생략할 수 있습니까?
A: 예, 동일한 메신저를 사용하여 동일한 번들의 3코어 및 4코어 변형을 제작합니다.

Q: 알루미늄은 해안 지역에 적합합니까?
A: XLPE 절연체와 합금 메신저는 염분 대기를 견디며, 심한 해안 지역의 경우 그리스 충전 도체 스트랜드를 공급할 수 있습니다.

Q: 공중 번들 케이블에 어떤 클램프가 필요합니까?
A: 직선 극에는 서스펜션 클램프, 종단부에는 가이 그립이 있는 데드 엔드 클램프, 자립형 메신저에 맞는 고정 하드웨어입니다. 드럼 계획과 함께 세트를 견적합니다.

극 일정표, 경간 및 바람 하중을 보내주시면 처짐 및 장력 표와 이 공중 번들 가공 케이블의 배송 가격을 반환해 드리겠습니다.
