제품 상세 정보:
결제 및 배송 조건:
|
| 모델 타입: | CU/XLPE/SWA/PVC 케이블 | 정량 전압: | 1 킬로볼트 |
|---|---|---|---|
| 단열재: | XLPE | 지휘자: | CU, 구리 |
| 기갑부대: | SWA, 강철 와이어 기갑 | 크기: | 1~ 630mm2 |
| 핵심: | 4 핵심 | 외장 재료: | PVC, 페이, LSOH |
| 표준: | IEC / BS /는 / VDE입니다 | 보증: | 2년 |
| 무료샘플: | 평가 가능 | 법인: | 성화 그룹 |
| 브랜드: | Sh 케이블 | ||
| 강조하다: | 기갑 고압선,기갑 전기선 |
||

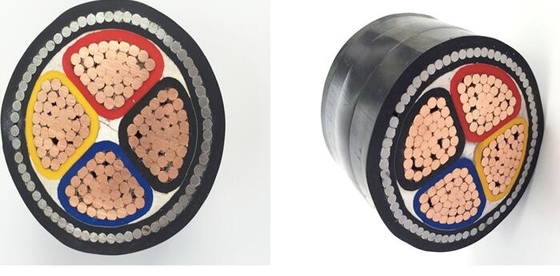

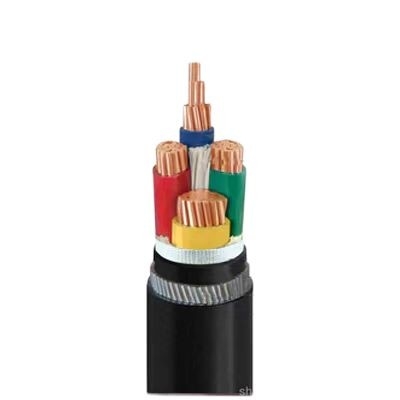

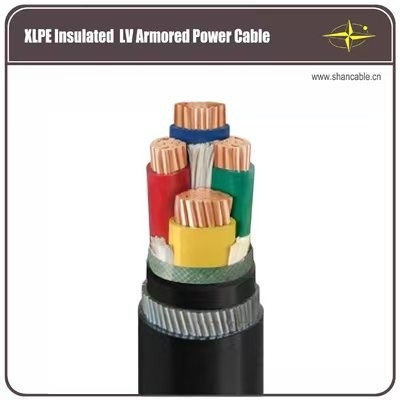

건축물
| 지휘자 | IEC 60228에 따른 컴팩트 스트랜드 구리 전도기 2급 |
| IEC 60228에 따른 원형 고체 구리 전도기 1급 | |
| 단열 | XLPE ((교차 결합 된 폴리에틸렌) |
| 필러 | PP 필러 |
| 포장 테이프 | 직물 |
| 안쪽 덮개 | 엑스트루레이드 PVC |
| 갑옷 | 철선 |
| 전체 껍질 |
테르미트 내성 PVC |
신청서
35kV 이하의 전압으로 전력 전송 및 유통 선에 사용됩니다. PVC 단열 전력 케이블과 비교하면xlpe 전력 케이블은 우수한 전력 특성뿐만 아니라, 메커니즘
열과 노화 저항성, 환경 스트레스 저항성, 화학적 부식 저항성
구조, 가벼운 무게, 방울로 제한이 없고, 장기간 작동할 수 있는 높은 온도 허용.
표준
국제: IEC 60502-2, IEC 60228
중국: GB/T 12706.2-2008
다른 표준들BS,DIN 및 요청에 따라 ICEA
기술 데이터
정압: 0.6/1kV
최대 전도기 온도: 정상 (90°C위기 상황 (130°C또는 5초 이상 단축 (250°C) 조건.
최소 온도0°C, 설치 후, 케이블이 고정된 위치에 있을 때만
굽기 반지름: 20 x 단핵 비 장갑 케이블의 케이블 O.D.
15 x 단핵 장갑 케이블의 케이블 O.D.
15 x 케이블 O.D 다핵 비 장갑 케이블
12 x 케이블 O.D 다핵 장갑 케이블
사양
| 이름: 선수의 가로단 |
가닥 네, 지휘자님 |
단열 두께 | 내부 덮개 두께 | 장갑 철자 | 껍질 두께 | 대략. 과다 복용 |
대략. 무게 |
최대 DC 저항 (20 °C) | 시험 전압 AC | 현재 등급 | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5분 | 공기 (A) | 토양에서 (A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24시간 24시간52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
우리는 구매 주문에 따라 가장 엄격한 배달 일정을 충족 할 수 있습니다.
케이블 납품의 지연이 전체 프로젝트 지연과 비용 초과에 기여할 수 있기 때문에 기한을 지키는 것이 항상 최우선 과제입니다.
케이블은 목재 스릴, 파동 상자 및 코일에서 공급됩니다. 케이블 끝은 BOPP로 밀폐됩니다.
자기 접착 테이프와 비 히그로스코피식 밀폐 뚜?? 으로 케이블 끝을 수분으로부터 보호합니다.
요구되는 표시는 기질에 저항하는 재료로 배드 외면에 인쇄되어야 합니다.
고객의 요구에 따라
