제품 상세 정보:
결제 및 배송 조건:
|
지휘자: | 아연도강 | 단면적: | 16.41 ~ 765.99mm² |
---|---|---|---|
적용: | ACSR 코드 (오버 헤드). | 단열재: | 아니 |
칼집: | 아니 | 모델 번호: | GSW |
종류: | 고전압 | 법인: | 성화 그룹 |
브랜드: | Sh 케이블 | ||
강조하다: | 알루미늄 도체 강철은 보강했습니다,GSW 알루미늄 연선 강심 |

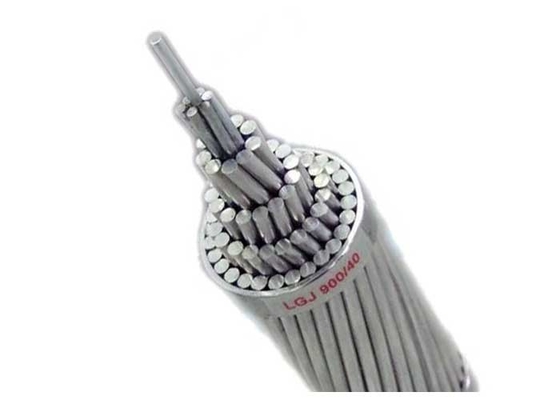

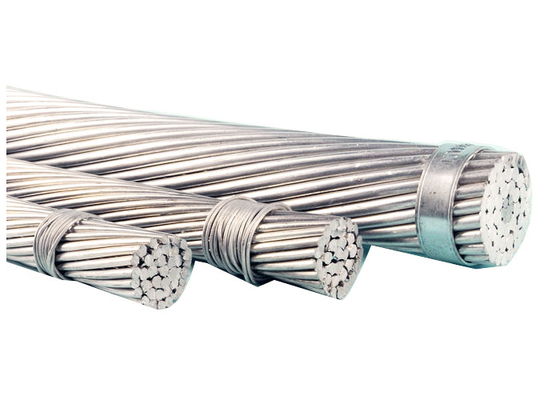

엔지니어링 그리드 복원력: 극한 환경을 위한 상하이 셩화의 GSW ACSR 전선
산, 해안선, 사막을 가로지르는 고전압 송전망에서 전선 내구성은 그리드 안정성을 정의합니다. 기존 케이블은 얼음 하중, 부식 및 기계적 스트레스에 굴복하여 비용이 많이 드는 정전을 유발합니다. 상하이 셩화 파워 그룹 케이블은 GSW ACSR(아연 도금 강선 알루미늄 연선 강선 보강)을 통해 이를 해결하여 실패가 허용되지 않는 가공선에 대해 비할 데 없는 강도, 부식 방지 및 압출 방지 성능을 제공하도록 설계되었습니다.
고강도 코어:
최적화된 전도성:
기계적 복원력:
셩화의 GSW ACSR은 다음을 준수합니다.
와이어 구성 | 직경(mm) | 인장 강도(MPa) | 무게(kg/km) | 주요 적용 분야 |
---|---|---|---|---|
7/4.78 | 14.29 | 155.7 kN(초고) | 991 | 산악 회랑 |
19/4.50 | 22.22 | 248.2 kN(고) | 2,352 | 해안 그리드 |
37/4.55 | 31.75 | 721.5 kN(매우 높음) | 4,833 | 사막 HV 라인 |
세 가지 강도 등급: 일반(1,290–1,620 MPa), 고(1,380–1,590 MPa), 매우 높음(1,520–1,620 MPa)
사양
이 제품은 ACSR(알루미늄 연선 강선 보강) 전선의 코어에 사용되는 아연 도금 강선(GSW)입니다. 이 업계의 선두 기업인 셩화가 제조한 GSW는 우수한 기계적 특성, 최고의 코팅 품질 및 우수한 표면 상태를 가지고 있습니다.
직경(mm) | 인장 강도(Mpa) | 아연 무게(g/m2) | |||||||
1.24~2.25 | 1340~1620 | 185~215 | |||||||
2.25~3.00 | 1310~1590 | 230 | |||||||
3.00~3.50 | 1290~1550 | 245 | |||||||
3.50~4.25 | 1290~1520 | 260 | |||||||
4.25~4.75 | 1290~1520 | 275 | |||||||
4.75~5.50 | 1290~1520 | 290 | |||||||
강도 레벨 | 와이어 직경 | 최소 인장 | 1%에서 최소 응력 | 최소 연장 | 최소 360° 수 | 테스트 직경 | |||
강도 | 연장 | L=250일 때 백분율 | 비틀림 | 맨드릴 | |||||
mm | mpa | mpa | % | 배수 | |||||
>1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
>2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
>2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
일반 | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
>3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
>4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
>4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
>1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
>2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
>2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
고 | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
>3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
>4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
>4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
>1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
>2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
>2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
매우 높음 | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
>3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
>4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
>4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 |
아연 도금 강선/GSW
ASTM A475 | ||||||
와이어 수 | 대략적인 스트랜드 직경 | 지멘스 | 고 | 초고 | 대략적인 무게 | |
/직경 | 마틴 등급 | 강도 등급 | 강도 등급 | |||
인치 | mm | kN | kN | kN | kg/km | |
3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
