상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자

중국 상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자 협력 업체
상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자 협력 업체 상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자 협력 업체 상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자 협력 업체

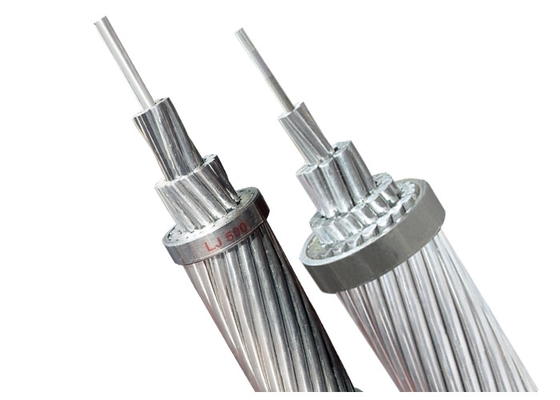

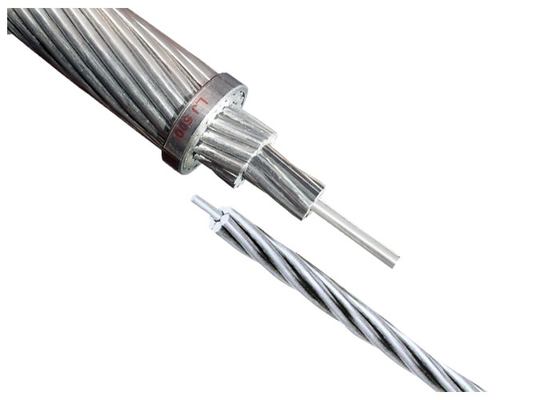

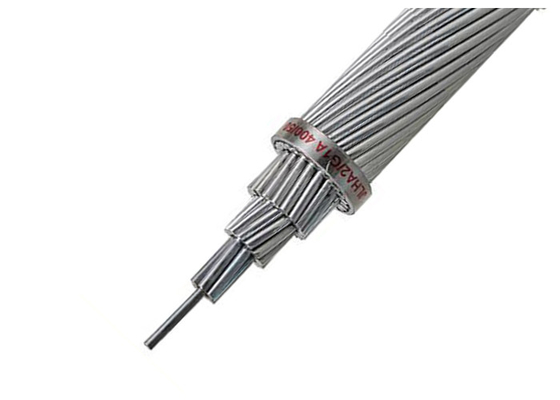

큰 이미지 :  상하이 첸후아 그룹 케이블 진크 코팅 철선 GSW 전력 전송 시스템에 대한 맨 선도자

제품 상세 정보:

원래 장소: 상하이, 중국
브랜드 이름: SHANCABLE
인증: ASTM A475, BS 183:1972
모델 번호: BC-GSW

결제 및 배송 조건:

최소 주문 수량: 0.5KM
가격: 0.10-10.99USD/m
포장 세부 사항: 나무 드럼 또는 스틸 드럼
배달 시간: 10 일 이상
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력: 달 당 1000 킬로미터
상세 제품 설명
지휘자: 아연 도금 강선 적용: 동력 전달 장치
단열재: 아니 칼집: 아니
직경: 5.5mm ~ 37.5mm 가닥의 수: 3SQ mm ~ 37SQ mm
법인: 성화 그룹 브랜드: Sh 케이블
강조하다:

나선형 아연 도금 강선

,

상하이 셩화 케이블 아연 도금 강선

,

GSW 아연 도금 강선

진크로 코팅 된 강철 와이어 GSW 전력 전송 시스템에 대한 맨 선도자

엔지니어링 그리드 탄력성: 상하이 첸후아 GSW ACSR 극한 환경에 대한 선도자

산, 해안선, 사막을 가로지르는 고전압 송신망에서, 선도자의 내구성은 네트워크의 안정성을 정의합니다. 전통적인 케이블은 얼음 부하, 부식,그리고 기계적 스트레스는 비용이 많이 드는 장애를 유발합니다.상하이 첸후아 전력 그룹 케이블은 GSW ACSR (강화 철도 알루미늄 선도자 강철) 로 이 문제를 해결합니다.부식 저항성, 고장선에서 고장이 선택이 아닌 경우 진압 방지 성능.

삼층 엔지니어링 우수성

  1. 고강도 핵:

    • 진열 철선 (GSW) 핵심은 최대 1,620 MPa (매우 높은 등급) 의 팽창 강도를 달성하며 얼음 / 바람 부하의 변형에 저항하면서 표준 ACSR을 20% 뛰어넘습니다.

    • 엑스트루션 방지 설계: 진크 코팅 (185~290g/m2) 은 해안/산업 구역에서 갈바닉 진화를 방지하여 수명을 50년 이상 연장합니다.


      .
  2. 최적화된 전도성:

    • 알루미늄 나선 (16.41~765.99mm2) 은 낮은 DC 저항을 보장합니다 (예를 들어, 996.2mm에 0.0334 Ω / km), 기존 설계에 비해 100km 라인 당 에너지 손실을 3.2 GWh / 년으로 줄입니다.

  3. 기계적 탄력성:

    • 트위스트 저항: 바람이 많은 복도에서 진동 완화를 위해 중요한 10~16 전체 360° 회전 (ASTM A475에 따라) 을 견딜 수 있습니다.

    • 유연성: -40°C~200°C에서 작동하며, 북극 환경에서 설치할 수 있도록 사전 가열


전 세계 전력망에 대한 인증

첸후아의 GSW ACSR는 다음을 준수합니다.

  • ASTM A475/A231: 검증된 팽창 강도 및 아연 접착력

  • IEC 61089 및 BS EN 50183: 부식 저항 및 피로 시험

  • DIN 48204: 유럽 UHV 프로젝트 (380kV + 전송) 에 대해 인증


기술 사양: Shenghua GSW ACSR 라인업

와이어 구성 지름 (mm) 팽창 강도 (MPa) 무게 (kg/km) 주요 응용 프로그램
7/4.78 14.29 155.7 kN (추가 높은) 991 산악 통로
19/4.50 22.22 248.2 kN (높다) 2,352 해안망
37/4.55 31.75 721.5 kN (매우 높다) 4,833 사막 HV 라인

세 가지 강도급: 일반 (1,290~1,620 MPa), 높은 (1,380~1,590 MPa), 매우 높은 (1,520~1,620 MPa)





중요한 응용 프로그램

  • 극한 기상: 19/3.81mm GSW ACSR (259.3 kN 강도) 는 히말라야의 얼음 구역에서 500m의 범위를 지원합니다.

  • 해안 네트워크: 7/3.05mm 진크 층 (215g/m2) 은 동남아시아 네트워크에서 소금 스프레이에 저항합니다

  • 재생 에너지 통합: 37/4.09mm 선도자 (581.8 kN) 는 0.0406 Ω/km 효율으로 1GW 해상 풍력 공장을 연결합니다.


왜 첸후아가 전 세계 송신 프로젝트를 지배하는가

  • 30년 이상의 전문성: 중국 서-동 에너지 프로젝트에 15,000km 이상의 GSW ACSR를 공급했다

  • 엄격한 테스트: 내부 실험실에서는 얼음 부하 내구성 (-30°C), 진동 피로 (50M+주기) 및 미끄러짐 저항을 검증합니다.

  • 지속가능한 제조: 아연 재활용 과정은 환경 영향력을 40% 감소

사양


제품 인 젤리 와이어 (GSW) 는 ACSR (알루미늄 선도자 강제 철강) 선도자의 코드로 사용됩니다. 이 산업의 선도 기업으로서,쉐냐가 생산한 GSW는 뛰어난 기계적 특성을 가지고 있습니다., 가장 좋은 품질의 코팅과 좋은 상태의 표면.





직경 ((mm)

팽창 강도 (Mpa)

진크의 무게 ((g/m2)

1.24~2.25

1340~1620년

185~215

2.25~3.00

1310~1590년

230


30.00~3.50

1290~1550년

245


3.50~4.25

1290~1520년

260


4.25~4.75

1290~1520년

275


40.75~5.50

1290~1520년

290








강도 수준 와이어 직경 미니 튼성 미니스트 스트레스 1% 최소 연장 360°의 최소 수 시험 직경


강도 연장 L=250일 때 비율 회전
멘드릴

mm
mpa mpa %


복수

>1.24~2.25 1340 1170 3.0
16
1

> 2.25 ~ 2.75 1310 1140 3.0
16
1

>2.75~3.00 1310 1140 3.5
16
1
일반 >3.00~3.50 1290 1100 3.5
14
1

>3.50~4.25 1290 1100 4.0
12
1

>4.25~4.75 1290 1100 4.0
12
1

>4.75~5.50 1290 1100 4.0
12
1

>1.24~2.25 1450 1310 2.5
16
3

> 2.25 ~ 2.75 1410 1280 2.5
16
3

>2.75~3.00 1410 1280 3.0
16
4
높은 >3.00~3.50 1410 1240 3.0
14
4

>3.50~4.25 1380 1170 3.0
12
4

>4.25~4.75 1380 1170 3.0
12
4

>4.75~5.50 1380 1170 3.0
12
4

>1.24~2.25 1620 1450 2.0
14
4

> 2.25 ~ 2.75 1590 1410 2.0
14
4

>2.75~3.00 1590 1410 2.5
12




5
매우 높습니다. >3.00~3.50 1550 1380 2.5
12
5

>3.50~4.25 1520 1340 2.5
10
5

>4.25~4.75 1520 1340 2.5
10
5

>4.75~5.50 1520 1270 2.5
10
5








ASTM A475
유선 수 대략, 스트랜드 다이아 시멘스 높은 초고 대략 무게
- 디아

마틴 그레이드 강도급 강도급

인치 mm kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/104 1/8 3.18 4.048 5.916 8.140 49
7/132 5/32 3.97 6.539 9.519 13.078 76
7/157 3/16 4.76 8.452 12.677 17.748 108
7/165 3/16 4.76 - - - 118
7/183 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833
