상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다

중국 상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다 협력 업체
상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다 협력 업체 상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다 협력 업체

큰 이미지 :  상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다

제품 상세 정보:

원래 장소: 상하이, 중국
브랜드 이름: SHANCABLE
인증: EN51082
모델 번호: Aac-Cicada

결제 및 배송 조건:

최소 주문 수량: 0.5KM
가격: 0.10-30.99USD/m
포장 세부 사항: 나무 드럼 또는 스틸 드럼
배달 시간: 10 일 이상
지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
공급 능력: 달 당 1000 킬로미터
상세 제품 설명
지휘자: 알루미늄 (AAC) 단열재: 아니
코드명: 매미 가닥의 수: 37
영역: 628.3 평방 mm 적용: 오버 헤드 전원 시스템
법인: 성화 그룹 브랜드: Sh 케이블
강조하다:

전문 오버헤드 베어 전선

,

전선 AAC 베어 전선

전문 오버헤드 베어 컨덕터, 전체 알루미늄 컨덕터 AAC Cicada

그리드 효율성 재정의: 고용량 전송을 위한 상하이 셩화의 AAC Cicada 컨덕터​​

글로벌 에너지 수요가 급증함에 따라 ​​오버헤드 전송선은 전례 없는 부담에 직면하고 있습니다​​. 기존의 강철 보강 컨덕터(ACSR)는 극한 하중에서 굽혀지고 부식, 처짐, 최대 ​​100km당 8%​​의 에너지 손실을 겪습니다.



상하이 셩화 파워 그룹 케이블​​은 초저항, 부식 방지 탄성, 차세대 전력 인프라를 위한 ​​20% 경량화를 제공하도록 설계된 ​​AAC Cicada 전체 알루미늄 컨덕터​​로 이러한 과제에 대응합니다.


​​AAC Cicada: 엔지니어링 혁신​​

  1. ​​무부식 설계​​:

    • 순수 알루미늄 구조는 강철 코어 갈바닉 부식을 제거하여 해안/산업 지역에서 ​​50년 이상​​의 수명을 연장하여 ACSR보다 2배 더 오래 지속됩니다.

    • ​​37가닥 최적화 레이어링​​은 균일한 응력 분포를 보장하여 히말라야 및 북극 그리드에서 얼음/바람 하중에 저항합니다.
  2. ​​비교할 수 없는 전기 효율성​​:

    • ​​0.0459 Ω/km 저항​​ (628.3mm²)은 ACSR 등가물에 비해 ​​100km당 연간 3.1 GWh​​의 에너지 손실을 줄여 유틸리티를 절약합니다.0.10/kWh)

    • 피크 수요 또는 재생 에너지 간헐성 동안 서지 전류를 지원하는 지속적인 ​​150°C 작동 허용 오차​​.
  3. ​​무게 대 강도 우위​​:

    • 1,732.9 kg/km​​에서 AAC Cicada는 유사한 ACSR보다 ​​20% 가볍​​습니다. 이는 다음을 가능하게 합니다.
      • 더 긴 경간(​​550m+​​)과 더 적은 지지 타워

      • ​​구조적 보강 감소로 인해 설치 비용이 30% 절감​​.

​​글로벌 고전압 네트워크 인증​​

셩화의 AAC 시리즈는 다음을 준수합니다.

  • ​​EN 50182 & IEC 61089​​: 유효 인장 강도(100.54 kN) 및 전도도

  • ​​ASTM B231 & DIN 48201​​: EU/APAC 프로젝트에 대한 내식성 및 피로 시험.
  • ​​GB/T 1179-2008​​: 중국의 1,100kV UHV 회랑 인증


​​기술 사양: AAC Cicada vs. 산업 표준​​

​​매개변수​​ ​​AAC Cicada (628.3mm²)​​ ​​일반적인 ACSR (620mm²)​​ ​​장점​​
​​저항 (Ω/km)​​ 0.0459 0.061 25% 손실 감소
​​무게 (kg/km)​​ 1,732.9 2,200 21% 경량화
​​정격 강도​​ 100.54 kN 92 kN 9% 더 강함
​​부식 위험​​ 없음 (전체 알루미늄) 높음 (강철 코어) 50년 이상 수명

맞춤형 직경: 16mm²–1,500mm² (7–127 와이어 구성).


​​중요한 응용 분야​​

  • ​​사막 태양광 발전소​​: Cicada의 150°C 허용 오차는 중동 500kV 라인(예: 사우디 아라비아의 NEOM 프로젝트)에서 안정적인 작동을 보장합니다.
  • ​​해안 풍력 통합​​: 무부식 설계는 해상 풍력 그리드 링크(예: 영국의 Dogger Bank)에서 열화를 방지합니다.
  • ​​산악 전송​​: 경량 구조는 안데스 전송 회랑에서 550m 경간을 지원하여 타워 비용을 30% 절감합니다.


​​상하이 셩화가 글로벌 그리드 프로젝트를 선도하는 이유​​

  • ​​30년 이상의 전문 지식​​: 중국의 서부-동부 전력 프로젝트에 12,000km+ 컨덕터 공급

  • ​​엄격한 테스트​​: 사내 연구소에서 다음을 검증합니다.
    • 얼음 하중 내구성(-40°C)
    • 진동 피로(50M+ 사이클)
    • 크리프 저항(1,000시간 하중 테스트)
  • ​​지속 가능한 제조​​: 폐쇄 루프 알루미늄 재활용은 업계 평균에 비해 탄소 발자국을 45% 줄입니다.

1 응용 분야


베어 컨덕터: AAC, AAAC, ACSR, AACSR, ACAR 및 아연 도금 강선은 다양한 전압 등급의 오버헤드 전력 전송 및 배전선에 사용됩니다.



유형 설명 와이어 수

단면적

(mm2)

AAC 전체 알루미늄 컨덕터 7~127 16~1500
AAAC 전체 알루미늄 합금 컨덕터 7~91 17~1300
ACSR

알루미늄 컨덕터

강철 보강

7~103 16~1250
AACSR

알루미늄 합금 컨덕터

강철 보강

7~103 16~1250
ACAR/AW

알루미늄 컨덕터

알루미늄 합금 보강

7~103 16~1250
ACSW/S

알루미늄 컨덕터

알루미늄 피복 강선/스트랜드

7~103 16~1250
GSW 아연 도금 강선 3/2.64~37/4.55 16.41~765.99




표준:
모든 제품은 다양한 표준의 요구 사항을 완벽하게 충족할 수 있습니다. EN, GB, IEC, BS, ASTM, JIS, DIN CRS와 같은 고객의 요구 사항에 따라 특수 케이블을 설계 및 제조할 수 있습니다.

AAC






EN 51082










영역 No. of 직경
단위 질량 정격 DC
코드 이름
와이어 와이어
Cond. 길이 강도 저항

mm2
mm
mm kg/km kN Ω/km
Midge 23.3 7 2.06
6.18 63.8 4.20 1.2249
Gnat 26.9 7 2.21
6.63 73.4 4.83 1.0643
Mosquito 36.9 7 2.59
7.77 100.8 6.27 0.7749
Ladybird 42.8 7 2.79
8.37 117.0 7.28 0.6678
Ant 52.8 7 3.10
9.30 144.4 8.72 0.5409
Fly 63.6 7 3.40
10.2 173.7 10.49 0.4497
Bluebottle 73.6 7 3.66
11.0 201.3 11.78 0.3880
Earwig 78.6 7 3.78
11.3 214.7 12.57 0.3638
Grasshopper 84.1 7 3.91
11.7 229.7 13.45 0.3400
Clegg 95.6 7 4.17
12.5 261.3 15.30 0.2989
Wasp 106.0 7 4.39
13.2 289.6 16.95 0.2697
Beetle 106.4 19 2.67
13.4 292.4 18.08 0.2701
Bee 132.0 7 4.90
14.7 360.8 21.12 0.2165
Hornet 157.6 19 3.25
16.3 433.2 26.01 0.1823
Caterpillar 185.9 19 3.53
17.7 511.1 29.75 0.1546
Chafer 213.2 19 3.78
18.9 586.0 34.12 0.1348
Spider 237.6 19 3.99
20.0 652.9 38.01 0.1210
Cockroach 265.7 19 4.22
21.1 730.4 42.52 0.1081
Butterfly 322.7 19 4.65
23.3 886.8 51.63 0.0891
Moth 373.1 19 5.00
25.0 1025.3 59.69 0.0770
Drone 372.4 37 3.58
25.1 1027.1 59.59 0.0774
Centipede 415.2 37 3.78
26.5 1145.1 66.43 0.0695
Maybug 486.1 37 4.09
28.6 1340.6 77.78 0.0593
Scorpion 529.8 37 4.27
29.9 1461.2 84.77 0.0544
Cicada 628.3 37 4.65
32.6 1732.9 100.54 0.0459

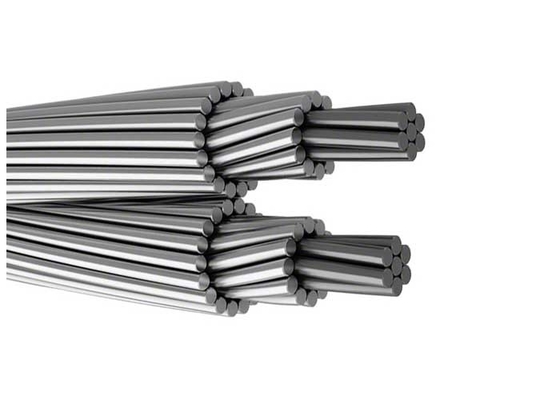

상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다 0

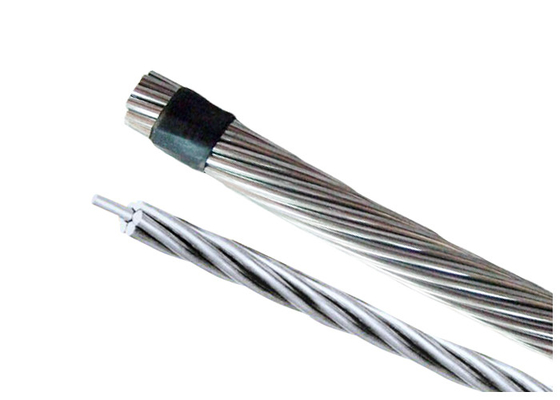

상하이 첸후아 전력 케이블 프로 헤드 맨 머리 선도자 모든 알루미늄 선도자 AAC 시카다 1
